Yih Troun · Твердосплавная фрезерная головка UFO для пазов «ласточкин хвост» · арт. 3T1020-45-ME.B100
Твердосплавная фрезерная головка UFO для пазов «ласточкин хвост» Yih Troun, AE 3 мм, Armax 3 мм, Угол 45 град., Кромка ME, Сплав B100
Твердосплавная фрезерная головка UFO для пазов «ласточкин хвост» Yih Troun 3T1020-45-ME.B100

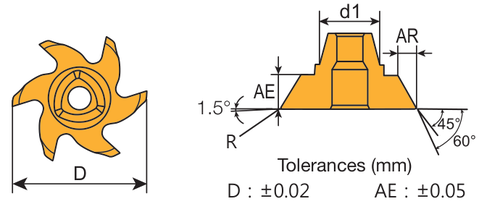

| D | 20 мм |
|---|---|
| d1 | 10 мм |
| AE | 3 мм |
| Armax | 3 мм |
| R | 0,4 мм |
| Угол | 45 град. |
| Z | 6 шт. |
| Кромка | ME |
| Сплав | B100 |
Где найти у производителя
Yih Troun — каталог производителя · www.cut-tools.com.tw
- Позиция есть в каталоге Yih Troun: PDF — в блоке «Документы» этой карточки или в документах бренда. Откройте его и найдите артикул 3T1020-45-ME.B100 поиском по тексту.
Другие типоразмеры серии
Твердосплавная фрезерная головка UFO для пазов «ласточкин хвост» — 6 позиций серии, Yih Troun.
| Артикул | AE, мм | Armax, мм | Угол, град. | Кромка | Сплав | В список |
|---|---|---|---|---|---|---|
| 3T1020-45-E.F20 | 3 | 3 | 45 | E | F20 | |
| 3T1020-45-ME.B100 | 3 | 3 | 45 | ME | B100 | Текущая |
| 3T1020-45-ME.F20 | 3 | 3 | 45 | ME | F20 | |
| 3T1020-60-E.F20 | 5 | 2,5 | 60 | E | F20 | |
| 3T1020-60-ME.B100 | 5 | 2,5 | 60 | ME | B100 | |
| 3T1020-60-ME.F20 | 5 | 2,5 | 60 | ME | F20 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 3T1020-45-ME.B100 указан производителем как подходящий.
Хвостовики под сменные головки10
- CB3-1010-80-20Державка UFO HSS Yih Troun, Ø9,8 мм, d 10 мм, L 80 мм, L1 12 мм
- CB3-1010-100-20Державка UFO HSS Yih Troun, Ø9,8 мм, d 10 мм, L 100 мм, L1 12 мм
- CB3-1210-90-20Державка UFO HSS Yih Troun, Ø9,8 мм, d 12 мм, L 90 мм, L1 25 мм, Q 3,2
- CB3-1210-130-20Державка UFO HSS Yih Troun, Ø9,8 мм, d 12 мм, L 130 мм, L1 40 мм, Q 1,7
- CB3-1610-90-20Державка UFO HSS Yih Troun, Ø9,8 мм, d 16 мм, L 90 мм, L1 20 мм
- CB3-1612-95-20Державка UFO HSS Yih Troun, Ø11,8 мм, d 16 мм, L 95 мм, L1 25 мм
- CB3-1612-150-20Державка UFO HSS Yih Troun, Ø11,8 мм, d 16 мм, L 150 мм, L1 55 мм, Q 2,4
- CB3-1616-150-20Державка UFO HSS Yih Troun, Ø15,8 мм, d 16 мм, L 150 мм, L1 20 мм
- CB3W-1010-100-20Твердосплавная державка UFO Yih Troun, Ø9,8 мм, L 100 мм, L1 12 мм
- CB3W-1212-150-20Твердосплавная державка UFO Yih Troun, Ø11,8 мм, L 150 мм, L1 20 мм
