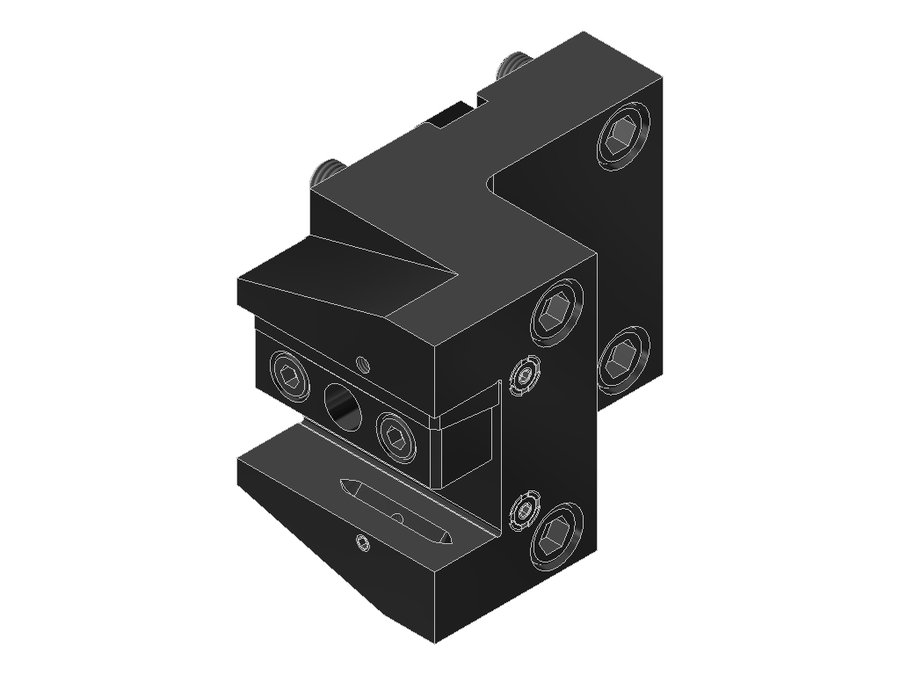

Державка токарная продольная EWS 4.BMT25BMT65IKZ56X75, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25BMT65IKZ56X75

Державка токарная продольная EWS 4.BMT25BMT65IKZ56X75, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментахвостовик 25x25
Вылет LPR75 мм
Масса4,137 кг
Высота97 мм
Общая длина79,9 мм
Ширина131 мм
Заказной номер EWS196453
Радиальная высота48,5 мм
Радиальная ширина81 мм
Функциональная ширина56 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25BMT65IKZ56X75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25BMT55IKZ56X60левоехвостовик 25x25BMT55609075
4.BMT25BMT55IKZ69.5X30левоехвостовик 25x25BMT55309082
4.BMT25BMT55Z56X60левоехвостовик 25x25BMT55609075
4.BMT25BMT65IKX40левоехвостовик 25x25BMT65379675
4.BMT25BMT65IKX90левоехвостовик 25x25BMT65909694,9
4.BMT25BMT65IKZ51X80левоехвостовик 25x25BMT65809684,9
4.BMT25BMT65IKZ56X75левоехвостовик 25x25BMT65759779,9Текущая
4.BMT25BMT65X40левоехвостовик 25x25BMT65379675
4.BMT25BMT65X90левоехвостовик 25x25BMT65909694,9
4.BMT25BMT65Z56X75левоехвостовик 25x25BMT65759779,9
4.BMT25BMT75IKZ82.5X50левоехвостовик 25x25BMT7550112100
4.BMT25BMT75Z82.5X50левоехвостовик 25x25BMT7550112—

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25BMT65IKZ56X75.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
