EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT25BMT55Z56X60

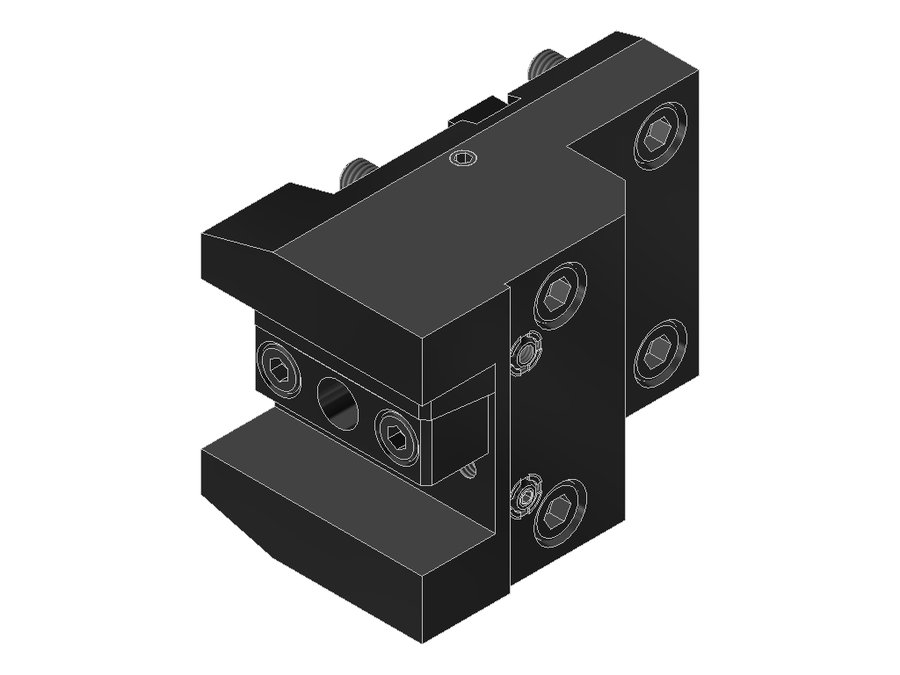

Державка токарная продольная EWS 4.BMT25BMT55Z56X60, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 60 мм |
| Масса | 3,781 кг |
| Высота | 90 мм |
| Общая длина | 75 мм |
| Ширина | 126 мм |
| Заказной номер EWS | 221722 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 81 мм |
| Функциональная ширина | 56 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25.4VL2X60 | хвостовик 1"x1" | 0 | BMT55 | 60 | 90 | — | |
| 4.BMT25BIGIK | хвостовик 25x25 | 0 | BMT55 Biglia | 80 | 96 | 85 | |
| 4.BMT25BMT45IKZ43.5X70 | хвостовик 25x25 | 0 | BMT45 | 70 | 90 | 74,6 | |
| 4.BMT25BMT45Z43.5X70 | хвостовик 25x25 | 0 | BMT45 | 70 | 90 | 74,6 | |
| 4.BMT25BMT55IKZ56X60 | хвостовик 25x25 | 0 | BMT55 | 60 | 90 | 75 | |
| 4.BMT25BMT55IKZ69.5X30 | хвостовик 25x25 | 0 | BMT55 | 30 | 90 | 82 | |
| 4.BMT25BMT55Z56X60 | хвостовик 25x25 | 0 | BMT55 | 60 | 90 | 75 | Текущая |
| 4.BMT25BMT65IKX40 | хвостовик 25x25 | 0 | BMT65 | 37 | 96 | 75 | |
| 4.BMT25BMT65IKX90 | хвостовик 25x25 | 0 | BMT65 | 90 | 96 | 94,9 | |
| 4.BMT25BMT65IKZ51X80 | хвостовик 25x25 | 0 | BMT65 | 80 | 96 | 84,9 | |
| 4.BMT25BMT65IKZ56X75 | хвостовик 25x25 | 0 | BMT65 | 75 | 97 | 79,9 | |
| 4.BMT25BMT65X40 | хвостовик 25x25 | 0 | BMT65 | 37 | 96 | 75 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25BMT55Z56X60.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
