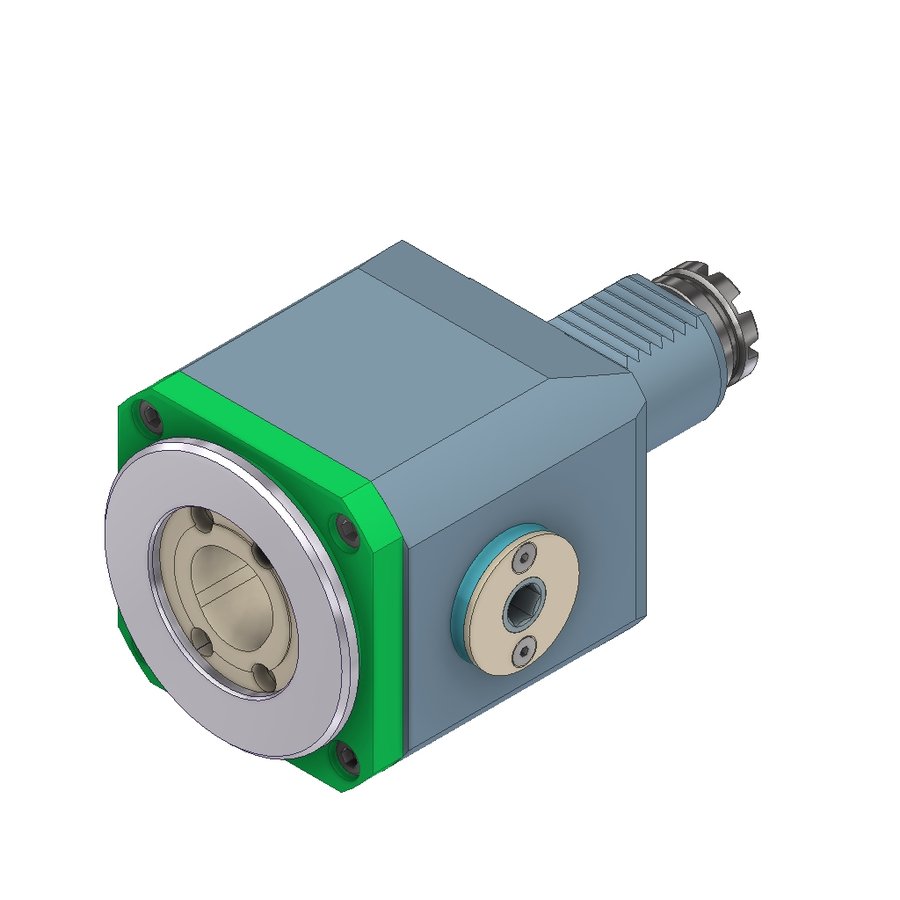

Головка приводная осевая сверлильно-фрезерная EWS 40.40C4TOEM, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.40C4TOEM

Головка приводная осевая сверлильно-фрезерная EWS 40.40C4TOEM, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Приводкулачковая муфта
Диаметр хвостовика40 мм
Присоединение к станкуVDI40
Присоединение инструментаPSC-4
Функциональная длина99 мм
Вылет LPR102 мм
Масса5,491 кг
Высота88 мм
Общая длина170 мм
Заказной номер EWS123675
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.40C4TOEM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.40C4CTXL40VDI40PSC 4099102177
40.40C4CTXLIKC40VDI40PSC 4079,584,5159,5
40.40C4CTXR40VDI40PSC 4099102177
40.40C4CTXRIKC40VDI40PSC 4079,584,5159,5
40.40C4KRCTXRIKC40VDI40PSC 4099100175
40.40C4LB25IK40VDI40PSC 4099102203
40.40C4TOEM40VDI40PSC-499102170Текущая
40.40C4TOEMIK40VDI40PSC 4099102170
40.40C4VL340VDI40PSC 4079,584,5184,5
40.40C4VL3IKC40VDI40PSC 4079,584,5184,5
40.40C41809IK40VDI40PSC 4099102174
40.40C45482L40VDI40PSC 4099102165

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.40C4TOEM.

Документы по позиции

Для этой позиции документы пока не привязаны.
