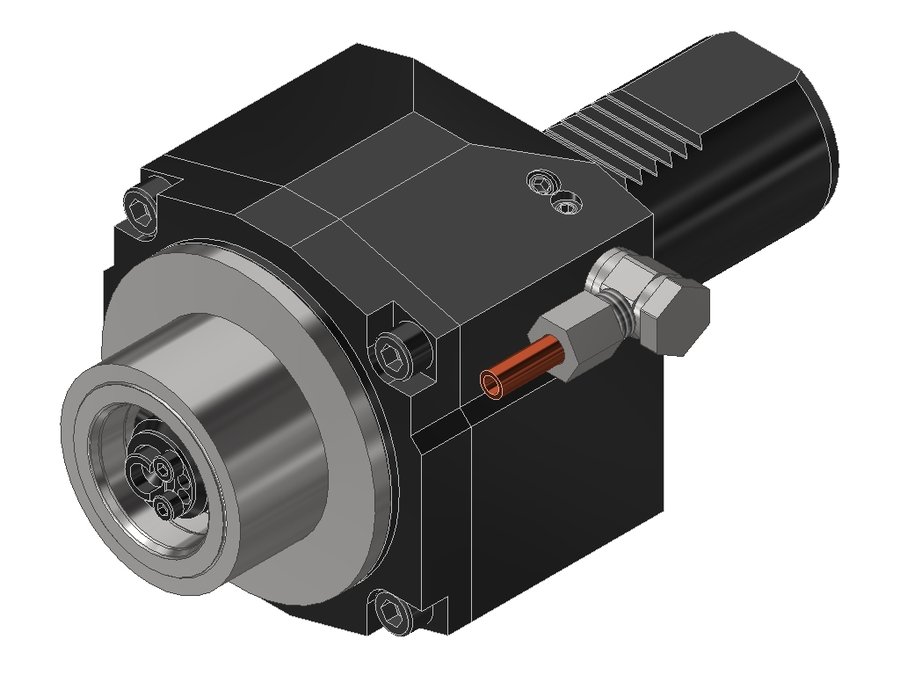

Головка приводная осевая сверлильно-фрезерная EWS 40.40KM40MP620IK, хвостовик Ø40, адаптер KM40
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.40KM40MP620IK

Головка приводная осевая сверлильно-фрезерная EWS 40.40KM40MP620IK, хвостовик Ø40, адаптер KM40

Код интерфейса станкаZYV04000415
Код интерфейса инструментаKMT04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаKM 40
Функциональная длина95 мм
Вылет LPR95 мм
Масса3,945 кг
Высота85 мм
Общая длина173 мм
Заказной номер EWS195487
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.40KM40MP620IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.

  • Максимальное давление СОЖ 25 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

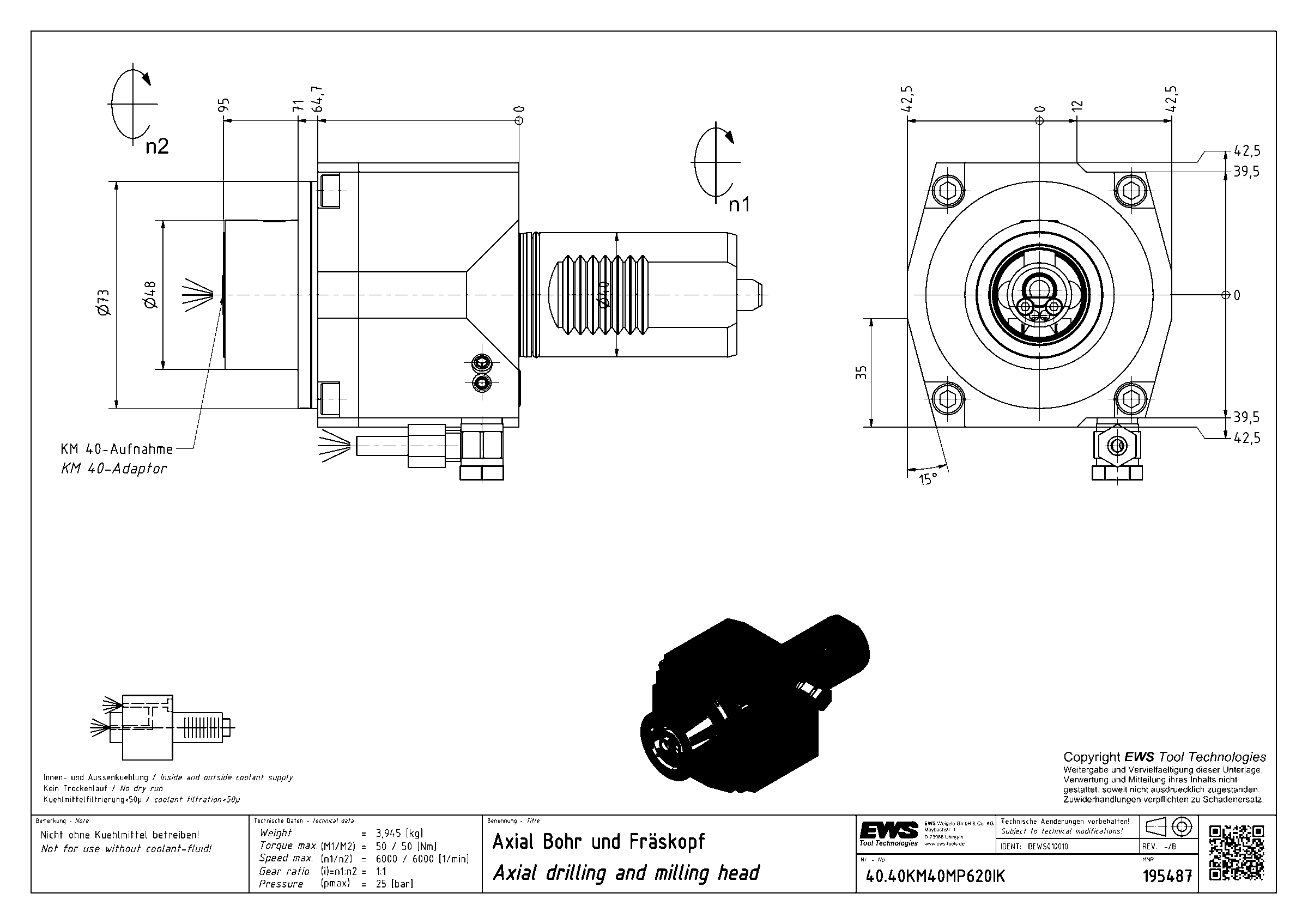

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.40C4TOEMIK40VDI40PSC 4099102170
40.40C4VL340VDI40PSC 4079,584,5184,5
40.40C4VL3IKC40VDI40PSC 4079,584,5184,5
40.40C41809IK40VDI40PSC 4099102174
40.40C45482L40VDI40PSC 4099102165
40.40C45482R40VDI40PSC 4099102165
40.40KM40MP620IK40VDI40KM 409595173Текущая
40.40KM40SQT1540VDI40, хвостовик повёрнут на 30°KM 409595173
40.40KM40SQT15#0140VDI40, хвостовик повёрнут на 30°KM 409595173
40.40KM40SQT15IK40VDI40, хвостовик повёрнут на 30°KM 409595173
40.40VX4CTX-PLX9740VDI40 ProlineEWS Varia VX497101176
40.40VX4CTX#0140VDI40EWS Varia VX48084159

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.40KM40MP620IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100
