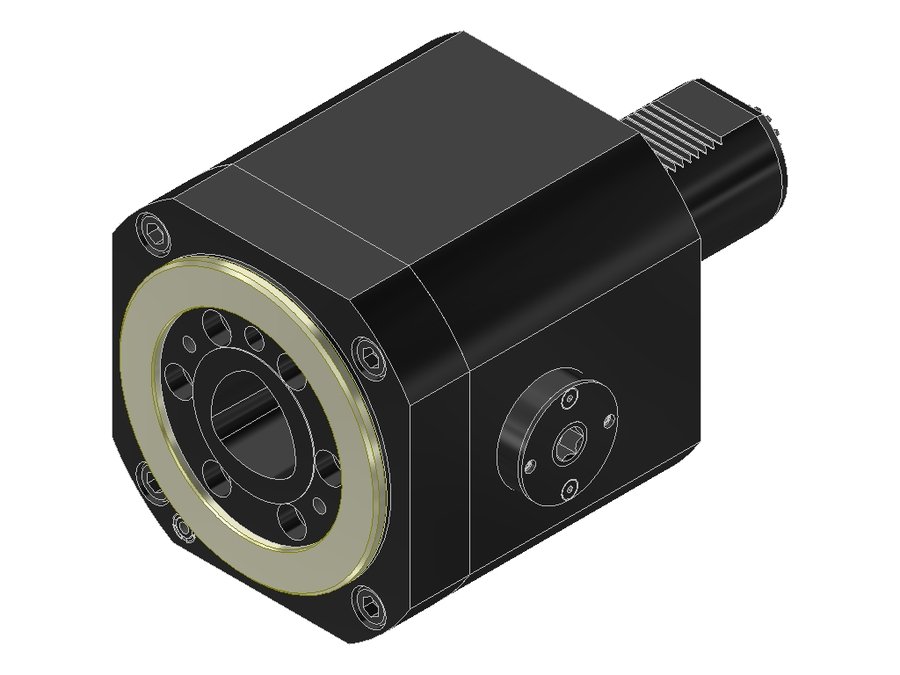

Головка приводная осевая сверлильно-фрезерная EWS 40.60C6KR5482RIK, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.60C6KR5482RIK

Головка приводная осевая сверлильно-фрезерная EWS 40.60C6KR5482RIK, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 63)

Код интерфейса станкаZYV06000115
Код интерфейса инструментаCCS06300195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
ПриводDIN 5482
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60
Присоединение инструментаPSC 63
Функциональная длина155 мм
Вылет LPR158,5 мм
Масса21,22 кг
Высота155 мм
Общая длина266,5 мм
Заказной номер EWS140692
Передаточное отношение1:1
Макс. частота вращения3000 об/мин
Макс. крутящий момент160 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.60C6KR5482RIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 63:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 90 Н·м
    • Усилие зажима 30 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.

  • Максимальное давление СОЖ 25 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.50V55480IKC50VDI50EWS Varia V5100,5100,5193,5
40.50V5548250VDI50EWS Varia V5100,5100,5193,5
40.50V55482IK50VDI50EWS Varia V5100,5100,5193,5
40.60C5LB45IK60VDI60PSC 50263,5271400
40.60C5TOEMR60VDI60PSC 50108,5112,5212,5
40.60C5TOEMRIK60VDI60PSC 50108,5112,5212,5
40.60C6KR5482RIK60VDI60PSC 63155158,5266,5Текущая
40.60C51809R60VDI60PSC 50108,5112,5222,5
40.60C55482L60VDI60PSC 50108,5112,5220,5
40.60C55482LIK60VDI60PSC 50108,5112,5220,5
40.60C55482RIKD60VDI60PSC 507782,5190,5
40.60V5KR1809IK60VDI60EWS Varia V5102102212

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.60C6KR5482RIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
