Kemmler · Штревели · арт. 402.20.16.21

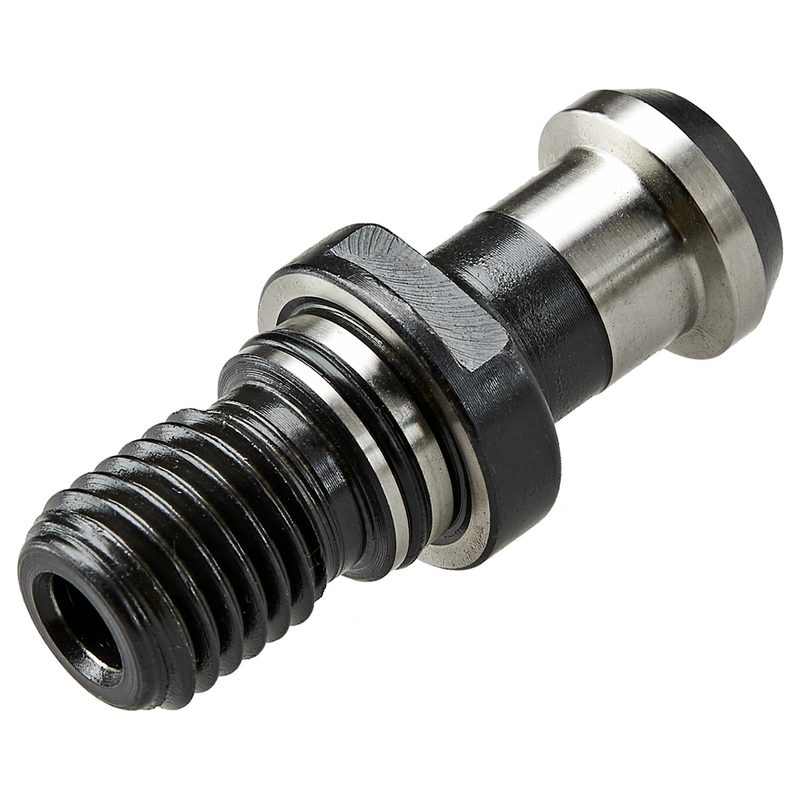

OKUMA MAKINO, на 3 мм удлинённый, сквозное отверстие 7 мм, 402.20.16.21
| Диаметр BD1 | 19 мм |
|---|---|
| Диаметр BD2 | 14 мм |
| Диаметр BD4 | 17 мм |
| Резьба штревеля (CRKS) | M16 |
| Размер под ключ (DRVS) | 19 мм |
| EAN | 4250001075125 |
| Функциональная длина (LF) | 29 мм |
| Масса | 0,1 кг |
| Стандарт | ISO 7388-3 |
| Общая длина (OAL) | 54 мм |
| Форма хвостовика | AD |
| Конус / размер присоединения | конус 40 |
| Момент затяжки (TQ) | 50 Н·м |
| Размер BHTA (по чертежу производителя) | 15 мм |
| Размер CND (по чертежу производителя) | 7 мм |
| Размер LB1 (по чертежу производителя) | 23 мм |
Другие типоразмеры серии
Штревели — 52 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Штревели.
| Артикул | Функциональная длина (LF), мм | Масса, кг | Стандарт | Общая длина (OAL), мм | Конус / размер присоединения | Диаметр BD2, мм | В список |
|---|---|---|---|---|---|---|---|
| 306.20.45 | 23 | 0,03 | ISO 7388-3 | 43 | конус 30 | 7 | |
| 306.20.60 | 23 | 0,03 | ISO 7388-3 | 43 | конус 30 | 7 | |
| 401.20.16 | 25,1 | 0,08 | DIN 2080 | 53 | конус 40 | 21,1 | |
| 401.20.16.S | 23 | 0,15 | Werksnorm | 54 | конус 40 | — | |
| 402.20.16 | 26 | 0,08 | ISO 7388-3 | 54 | конус 40 | 14 | |
| 402.20.16.0 | 26 | 0,08 | ISO 7388-3 | 54 | конус 40 | 14 | |
| 402.20.16.21 | 29 | 0,1 | ISO 7388-3 | 54 | конус 40 | 14 | Текущая |
| 402.20.16.24 | 29 | 0,1 | ISO 7388-3 | 54 | конус 40 | 14 | |
| 402.20.16.25 | 29 | 0,1 | Werksnorm | 54 | конус 40 | 14 | |
| 402.20.16.26 | 26 | 0,1 | Werksnorm | 54 | конус 40 | 14 | |
| 403.20.16 | 26 | 0,08 | ISO 7388-3 | 54 | конус 40 | 14 | |
| 404.20.16 | 16,4 | 0,08 | ISO 7388-3 | 44,5 | конус 40 | 12,95 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
