Kemmler · Термопатроны 4,5° с подводом СОЖ — DIN 69871 / ISO 7388-1 (SK) · арт. 403.70.03.K

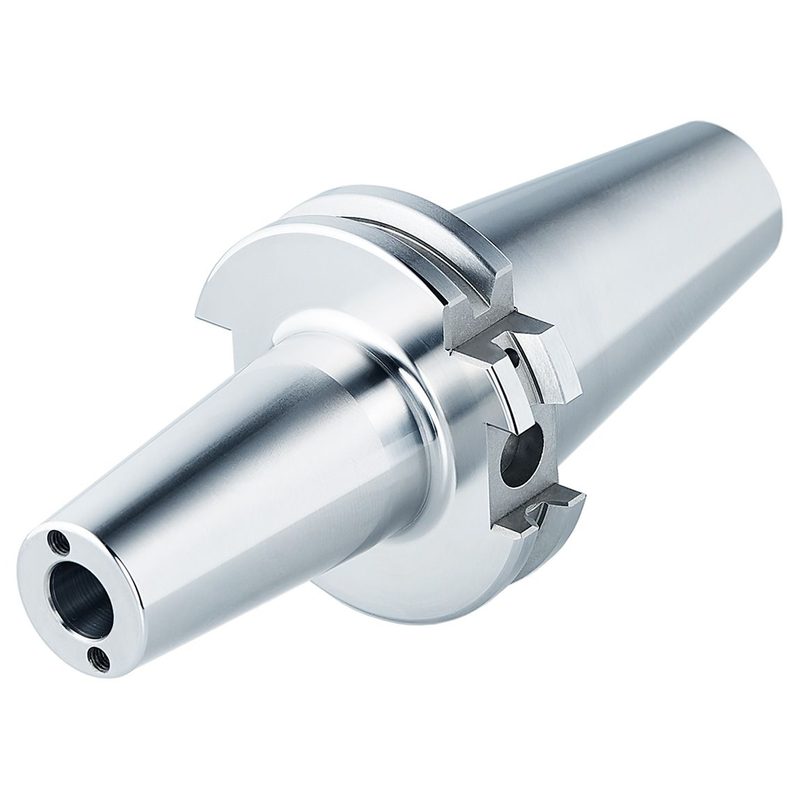

Термопатрон 4,5° с каналами для СОЖ SK 40 - 03 - 80, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.70.03.K

Присоединение к станку (ADINTMS)	ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)	Горячая посадка 4,5°
Балансировка	G2,5, 25 000 об/мин
Диаметр BD2	20 мм
Выход СОЖ (CXSC)	каналы СОЖ
Диаметр зажимаемого инструмента (DCONWS)	3 мм
EAN	4250001155247
Форма хвостовика (CNSC)	AD/AF (AD/B)
Вылет (LPR)	80 мм
Мин. длина зажима (LSCN)	6 мм
Масса	1 кг
Биение	< 3 мкм
Конус / размер присоединения	SK 40
Допуск посадочного отверстия (TDCON)	H4
Наружный диаметр носика (BTED)	15 мм

Другие типоразмеры серии

Термопатроны 4,5° с подводом СОЖ — DIN 69871 / ISO 7388-1 (SK) — 34 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

Артикул	Диаметр BD2, мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Конус / размер присоединения	Наружный диаметр носика (BTED), мм	Макс. длина зажима (LSCX), мм	Резьба (THID)	В список
403.70.03.1.K	20	3	120	SK 40	15	—	—
403.70.03.K	20	3	80	SK 40	15	—	—	Текущая
403.70.04.1.K	20	4	120	SK 40	15	—	—
403.70.04.K	20	4	80	SK 40	15	—	—
403.70.05.1.K	20	5	120	SK 40	15	—	—
403.70.05.K	20	5	80	SK 40	15	—	—
403.70.06.1.K	27	6	120	SK 40	21	36	M5x0,8
403.70.06.K	27	6	80	SK 40	21	36	M5x0,8
403.70.08.1.K	27	8	120	SK 40	21	36	M6x1
403.70.08.K	27	8	80	SK 40	21	36	M6x1
403.70.10.1.K	32	10	120	SK 40	24	41	M8x1
403.70.10.K	32	10	80	SK 40	24	41	M8x1

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 403.70.03.K.

Для этой позиции документы пока не привязаны.
