Kemmler · Термопатроны 4,5° с подводом СОЖ — DIN 69871 / ISO 7388-1 (SK) · арт. 403.70.05.K

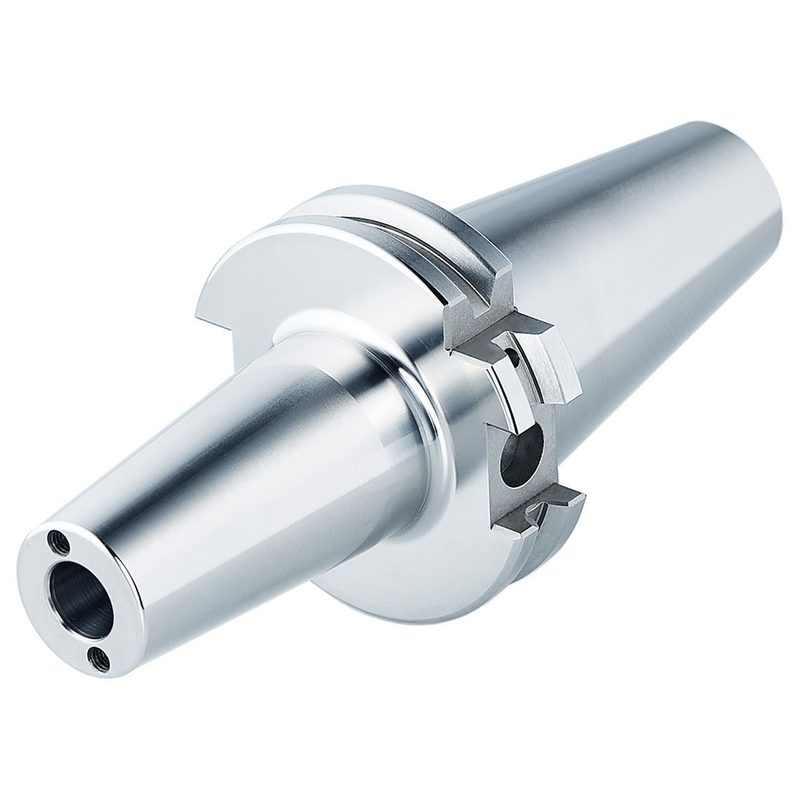

Термопатрон 4,5° с каналами для СОЖ SK 40 - 05 - 80, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.70.05.K
| Присоединение к станку (ADINTMS) | ISO 7388-1 (DIN 69871) |
|---|---|
| Присоединение инструмента (ADINTWS) | Горячая посадка 4,5° |
| Балансировка | G2,5, 25 000 об/мин |
| Диаметр BD2 | 20 мм |
| Выход СОЖ (CXSC) | каналы СОЖ |
| Диаметр зажимаемого инструмента (DCONWS) | 5 мм |
| EAN | 4250001155278 |
| Форма хвостовика (CNSC) | AD/AF (AD/B) |
| Вылет (LPR) | 80 мм |
| Мин. длина зажима (LSCN) | 10 мм |
| Масса | 1 кг |
| Биение | < 3 мкм |
| Конус / размер присоединения | SK 40 |
| Допуск посадочного отверстия (TDCON) | H4 |
| Наружный диаметр носика (BTED) | 15 мм |
Другие типоразмеры серии
Термопатроны 4,5° с подводом СОЖ — DIN 69871 / ISO 7388-1 (SK) — 34 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Диаметр BD2, мм | Диаметр зажимаемого инструмента (DCONWS), мм | Вылет (LPR), мм | Конус / размер присоединения | Наружный диаметр носика (BTED), мм | Макс. длина зажима (LSCX), мм | Резьба (THID) | В список |
|---|---|---|---|---|---|---|---|---|
| 403.70.03.1.K | 20 | 3 | 120 | SK 40 | 15 | — | — | |
| 403.70.03.K | 20 | 3 | 80 | SK 40 | 15 | — | — | |
| 403.70.04.1.K | 20 | 4 | 120 | SK 40 | 15 | — | — | |
| 403.70.04.K | 20 | 4 | 80 | SK 40 | 15 | — | — | |
| 403.70.05.1.K | 20 | 5 | 120 | SK 40 | 15 | — | — | |
| 403.70.05.K | 20 | 5 | 80 | SK 40 | 15 | — | — | Текущая |
| 403.70.06.1.K | 27 | 6 | 120 | SK 40 | 21 | 36 | M5x0,8 | |
| 403.70.06.K | 27 | 6 | 80 | SK 40 | 21 | 36 | M5x0,8 | |
| 403.70.08.1.K | 27 | 8 | 120 | SK 40 | 21 | 36 | M6x1 | |
| 403.70.08.K | 27 | 8 | 80 | SK 40 | 21 | 36 | M6x1 | |
| 403.70.10.1.K | 32 | 10 | 120 | SK 40 | 24 | 41 | M8x1 | |
| 403.70.10.K | 32 | 10 | 80 | SK 40 | 24 | 41 | M8x1 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 403.70.05.K.
Принадлежности и оснастка для настройки инструмента1
- KSG600.10Индукционный аппарат горячей посадки KSG 600 Ø 3 мм - 32 мм, KSG600.10
