Kemmler · Гидропатроны HP — DIN 69871 / ISO 7388-1 (SK) · арт. 403.HP.20.065.RD.S

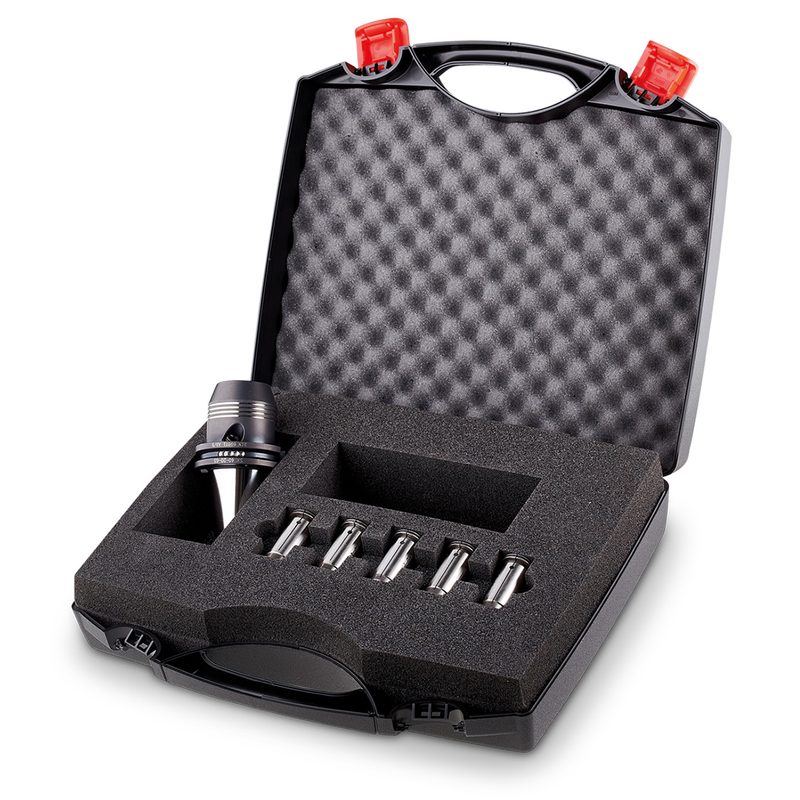

Гидропатрон набор SK 40 - 20 - 65, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.HP.20.065.RD.S

Присоединение к станку (ADINTMS)	ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)	Гидравлический зажим
Диапазон регулировки по длине (ADJRGA)	10 мм
Балансировка	G2,5, 25 000 об/мин
Наружный диаметр (BD)	49 мм
Диаметр BD2	49 мм
Диаметр зажимаемого инструмента (DCONWS)	20 мм
Размер под ключ (DRVS)	5 мм
EAN	4250000014637
Форма хвостовика (CNSC)	AD/AF (AD/B)
Вылет (LPR)	65 мм
Макс. длина зажима (LSCX)	40 мм
Масса	2,3 кг
Биение	< 3 мкм
Конус / размер присоединения	SK 40
Резьба (THID)	M12x1
Длина LBD1	45,9 мм

Другие типоразмеры серии

Гидропатроны HP — DIN 69871 / ISO 7388-1 (SK) — 5 позиций серии, Kemmler.

Артикул	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Макс. длина зажима (LSCX), мм	Масса, кг	Резьба (THID)	В список
403.HP.12.050	42	12	50	45	1,2	M8x1
403.HP.20.065	49	20	65	48	1,2	M12x1
403.HP.20.065.R.S	49	20	65	40	2,3	M12x1
403.HP.20.065.RD.S	49	20	65	40	2,3	M12x1	Текущая
403.HP.20.065.RDC.S	49	20	65	40	2,3	M12x1

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 403.HP.20.065.RD.S.

T-5-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 5 мм, LB=100 мм, T-5-100
