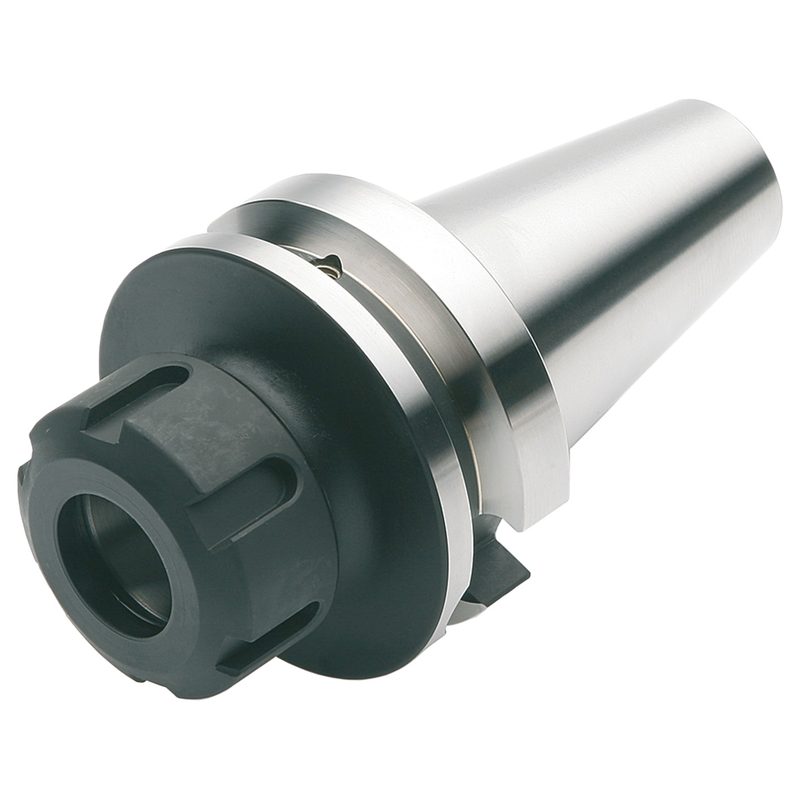

Цанговый патрон ER BT 40 - 2/13 - 70, ER 20, ISO 7388-2 JD [JIS B 6339 AD], 405.02.13
Kemmler · Цанговые патроны ER — ISO 7388-2 / MAS-BT · арт. 405.02.13

Цанговый патрон ER BT 40 - 2/13 - 70, ER 20, ISO 7388-2 JD [JIS B 6339 AD], 405.02.13

Присоединение к станку (ADINTMS)ISO 7388-2 (MAS-BT)
Присоединение инструмента (ADINTWS)Цанга ER, ISO 15488 (DIN 6499)
БалансировкаG2,5, 25 000 об/мин
Диапазон диаметров зажимаемого инструмента (DCONWS), мм2 – 13
EAN4250001112103
Форма хвостовика (CNSC)JD (AD)
Вылет (LPR)70 мм
Масса1 кг
Биение< 3 мкм
Конус / размер присоединенияBT 40
Резьба (THID)M12 x 1,75
Система / типоразмер428E | ER 20
Диаметр гайки (DLN)35 мм

Другие типоразмеры серии

Цанговые патроны ER — ISO 7388-2 / MAS-BT — 58 позиций серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по JIS B 6339 (BT MAS).

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммФорма хвостовика (CNSC)Вылет (LPR), ммКонус / размер присоединенияРезьба (THID)Система / типоразмерДиаметр гайки (DLN), ммВ список
305.02.16.12 – 16JD (AD)100BT 30M16 x 2,0430E | ER 2542
305.02.202 – 20JD (AD)70BT 30M16 x 2,0470E | ER 3250
305.02.20.12 – 20JD (AD)100BT 30M16 x 2,0470E | ER 3250
305.02.263 – 26JD (AD)70BT 30M16 x 2,0472E | ER 4063
405.02.101 – 10JD (AD)63BT 40M10 x 1,5426E | ER 1632
405.02.10.11 – 10JD (AD)100BT 40M10 x 1,5426E | ER 1632
405.02.132 – 13JD (AD)70BT 40M12 x 1,75428E | ER 2035Текущая
405.02.13.12 – 13JD (AD)100BT 40M12 x 1,75428E | ER 2035
405.02.162 – 16JD (AD)60BT 40M16 x 2,0430E | ER 2542
405.02.16.12 – 16JD (AD)100BT 40M16 x 2,0430E | ER 2542
405.02.202 – 20JD (AD)70BT 40M16 x 2,0470E | ER 3250
405.02.20.12 – 20JD (AD)100BT 40M16 x 2,0470E | ER 3250
Показать ещё · всего в серии 58

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 405.02.13.

Гайки цанговые2

  • 110.02.13Зажимная гайка ER 20, 2-13, сбалансированный, ISO 15488 (DIN 6499), 110.02.13
  • 110.02.13.6Зажимная гайка ER 20, 2-13, DRVS 30, сбалансированный, ISO 15488 (DIN 6499), 110.02.13.6

Цанги2

  • 428E-SНабор цанг ER20, 428E, 12-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, 428E-S
  • 428EP-SНабор цанг, 5 µm, ER20, 428EP, DIN 6499 B (ISO 15488 B) в деревянной подставке, 428EP-S

Запчасти к инструменту1

  • 101.02.10Регулировочные винты для патронов ER20 M12 x 1,75 - 20 мм, 101.02.10

Ключи и отвёртки1

  • 02.13Ключ для гаек, ER20, 2-13, Ø35 мм, 02.13
