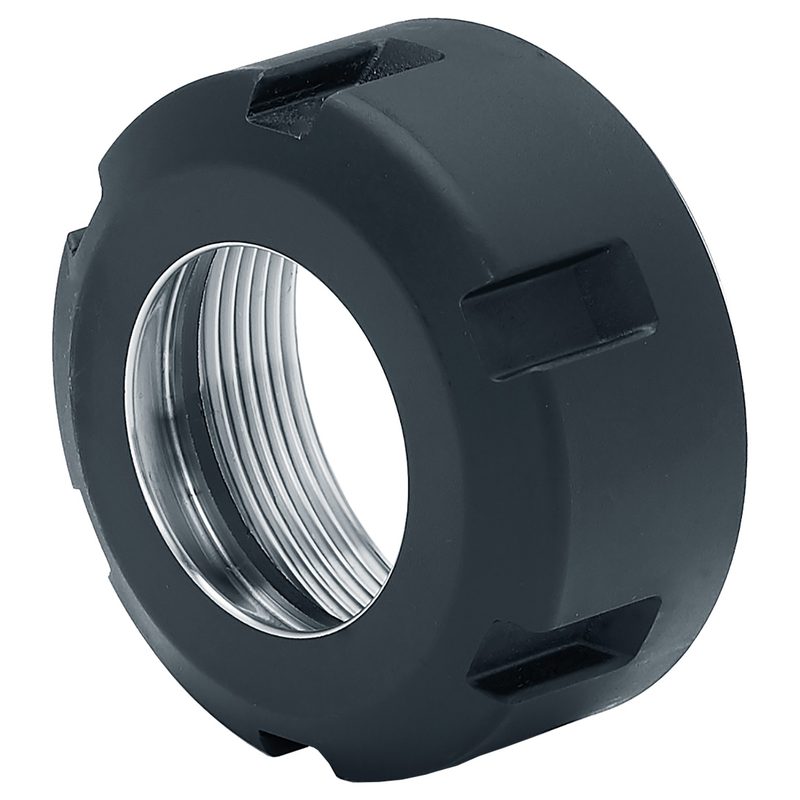

Зажимная гайка ER 20, 2-13, сбалансированный, ISO 15488 (DIN 6499), 110.02.13
Kemmler · Зажимные гайки для цанг · арт. 110.02.13

Зажимная гайка ER 20, 2-13, сбалансированный, ISO 15488 (DIN 6499), 110.02.13

Диапазон диаметров зажимаемого инструмента (DCONWS), мм2 – 13
EAN4250001110482
Масса0,15 кг
Резьба станочной стороны (THSZMS)M25 × 1,5
Момент затяжки (TQ)75 Н·м
Система / типоразмер428E | ER 20
Исполнение / для изделийISO 15488
Диаметр гайки (DLN)35 мм
Размер HLN (по чертежу производителя)19 мм

Другие типоразмеры серии

Зажимные гайки для цанг — 33 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгРезьба станочной стороны (THSZMS)Система / типоразмерДиаметр гайки (DLN), ммВ список
110.02.05.31 – 50,1M10 × 0,754004E | ER 812
110.02.07.31 – 70,1M13 × 0,754008E | ER 1116
110.02.07.61 – 70,1M14 × 0,754008E | ER 1119
110.02.101 – 100,1M22 × 1,5426E | ER 1632
110.02.10.31 – 100,1M19 × 1426E | ER 1622
110.02.10.61 – 100,1M22 × 1,5426E | ER 1628
110.02.132 – 130,15M25 × 1,5428E | ER 2035Текущая
110.02.13.32 – 130,1M24 x 1428E | ER 2028
110.02.13.62 – 130,1M25 × 1,5428E | ER 2034
110.02.162 – 160,15M32 × 1,5430E | ER 2542
110.02.16.32 – 160,1M30 x 1430E | ER 2535
110.02.16.62 – 160,1M32 × 1,5430E | ER 2542
Показать ещё · всего в серии 33

Совместимость

Связанные позиции по данным производителя — 160 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 110.02.13.

Ключи и отвёртки4

  • 02.13Ключ для гаек, ER20, 2-13, Ø35 мм, 02.13
  • 800.02.13Вставка динамометрического ключа для ER20 круглых гаек, 800.02.13
  • 800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
  • 800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030

Подходит к позициям

У этих позиций 110.02.13 указан производителем как подходящий.

Цанги122

  • 428E-02Цанга ER20, 428E, < 15µm, Ø 2 - 1, ISO 15488 B [DIN 6499 B], 428E-02
  • 428E-03Цанга ER20, 428E, < 15µm, Ø 3 - 2, ISO 15488 B [DIN 6499 B], 428E-03
  • 428E-04Цанга ER20, 428E, < 15µm, Ø 4 - 3, ISO 15488 B [DIN 6499 B], 428E-04
  • 428E-05Цанга ER20, 428E, < 15µm, Ø 5 - 4, ISO 15488 B [DIN 6499 B], 428E-05
  • 428E-06Цанга ER20, 428E, < 15µm, Ø 6 - 5, ISO 15488 B [DIN 6499 B], 428E-06
  • 428E-07Цанга ER20, 428E, < 15µm, Ø 7 - 6, ISO 15488 B [DIN 6499 B], 428E-07
  • 428E-08Цанга ER20, 428E, < 15µm, Ø 8 - 7, ISO 15488 B [DIN 6499 B], 428E-08
  • 428E-09Цанга ER20, 428E, < 15µm, Ø 9 - 8, ISO 15488 B [DIN 6499 B], 428E-09
  • 428E-10Цанга ER20, 428E, < 15µm, Ø 10 - 9, ISO 15488 B [DIN 6499 B], 428E-10
  • 428E-11Цанга ER20, 428E, < 15µm, Ø 11 - 10, ISO 15488 B [DIN 6499 B], 428E-11
  • 428E-12Цанга ER20, 428E, < 15µm, Ø 12 - 11, ISO 15488 B [DIN 6499 B], 428E-12
  • 428E-13Цанга ER20, 428E, < 15µm, Ø 13 - 12, ISO 15488 B [DIN 6499 B], 428E-13
  • 428E-SНабор цанг ER20, 428E, 12-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, 428E-S
  • 428EA-03Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 3, ~ ISO 15488 [DIN 6499], 428EA-03
  • 428EA-04Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 4, ~ ISO 15488 [DIN 6499], 428EA-04
  • 428EA-05Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 5, ~ ISO 15488 [DIN 6499], 428EA-05
  • 428EA-06Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 6, ~ ISO 15488 [DIN 6499], 428EA-06
  • 428EA-07Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 7, ~ ISO 15488 [DIN 6499], 428EA-07
  • 428EA-08Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 8, ~ ISO 15488 [DIN 6499], 428EA-08
  • 428EA-09Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 9, ~ ISO 15488 [DIN 6499], 428EA-09
  • 428EA-10Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 10, ~ ISO 15488 [DIN 6499], 428EA-10
  • 428EA-11Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 11, ~ ISO 15488 [DIN 6499], 428EA-11
  • 428EA-12Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 12, ~ ISO 15488 [DIN 6499], 428EA-12
  • 428EA-13Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EA, < 15µm, Ø 13, ~ ISO 15488 [DIN 6499], 428EA-13
  • 428EA-SНабор цанг ER20, 428EA, 11-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, с уплотнением для внутреннего подвода СОЖ, 428EA-S
  • 428EC-04Цанга ER с каналами для СОЖ ER20, 428EC, < 15µm, Ø 4, ~ ISO 15488 [DIN 6499], 428EC-04
  • 428EC-05Цанга ER с каналами для СОЖ ER20, 428EC, < 15µm, Ø 5, ~ ISO 15488 [DIN 6499], 428EC-05
  • 428EC-06Цанга ER с каналами для СОЖ ER20, 428EC, < 15µm, Ø 6, ~ ISO 15488 [DIN 6499], 428EC-06
  • 428EC-07Цанга ER с каналами для СОЖ ER20, 428EC, < 15µm, Ø 7, ~ ISO 15488 [DIN 6499], 428EC-07
  • 428EC-08Цанга ER с каналами для СОЖ ER20, 428EC, < 15µm, Ø 8, ~ ISO 15488 [DIN 6499], 428EC-08
  • 428EC-09Цанга ER с каналами для СОЖ ER20, 428EC, < 15µm, Ø 9, ~ ISO 15488 [DIN 6499], 428EC-09
  • 428EC-SНабор цанг ER20, 428 EC, 6-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, с уплотнением + каналами для СОЖ, 428EC-S
  • 428ECC-04Цанга ER с каналами для СОЖ ER20, 428ECC, < 15µm, Ø 4, ~ ISO 15488 [DIN 6499], 428ECC-04
  • 428ECC-05Цанга ER с каналами для СОЖ ER20, 428ECC, < 15µm, Ø 5, ~ ISO 15488 [DIN 6499], 428ECC-05
  • 428ECC-06Цанга ER с каналами для СОЖ ER20, 428ECC, < 15µm, Ø 6, ~ ISO 15488 [DIN 6499], 428ECC-06
  • 428ECC-07Цанга ER с каналами для СОЖ ER20, 428ECC, < 15µm, Ø 7, ~ ISO 15488 [DIN 6499], 428ECC-07
  • 428ECC-08Цанга ER с каналами для СОЖ ER20, 428ECC, < 15µm, Ø 8, ~ ISO 15488 [DIN 6499], 428ECC-08
  • 428ECC-09Цанга ER с каналами для СОЖ ER20, 428ECC, < 15µm, Ø 9, ~ ISO 15488 [DIN 6499], 428ECC-09
  • 428ECC-SНабор цанг ER20, 428 ECC, 6-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, с каналами для СОЖ вдоль отверстие, 428ECC-S
  • 428EH-03Цанга ER с уплотнением для внутреннего подвода СОЖ ER20, 428EH, < 15µm, Ø 3, ~ ISO 15488 [DIN 6499], 428EH-03

Показаны первые 40 из 122. Остальные — в разделе Цанги.

Адаптеры с хвостовиком по DIN 6987114

  • 302.02.13Цанговый патрон ER SK 30 - 2/13 - 70, ER 20, ISO 7388-1 AD [DIN 69871 AD], 302.02.13
  • 302.02.13.1Цанговый патрон ER SK 30 - 2/13 - 100, ER 20, ISO 7388-1 AD [DIN 69871 AD], 302.02.13.1
  • 402.02.13Цанговый патрон ER SK 40 - 2/13 - 70, ER 20, ISO 7388-1 AD [DIN 69871 AD], 402.02.13
  • 402.02.13.1Цанговый патрон ER SK 40 - 2/13 - 100, ER 20, ISO 7388-1 AD [DIN 69871 AD], 402.02.13.1
  • 403.02.13Цанговый патрон ER SK 40 - 2/13 - 70, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.13
  • 403.02.13.1Цанговый патрон ER SK 40 - 2/13 - 100, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.13.1
  • 403.02.13.2Цанговый патрон ER SK 40 - 2/13 - 160, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.13.2
  • 403.02.13.3Цанговый патрон ER SK 40 - 2/13 - 200, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.13.3
  • 403.02.13.130Цанговый патрон ER SK 40 - 2/13 - 130, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.13.130
  • 503.02.13Цанговый патрон ER SK 50 - 2/13 - 70, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.02.13
  • 503.02.13.1Цанговый патрон ER SK 50 - 2/13 - 100, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.02.13.1
  • 503.02.13.2Цанговый патрон ER SK 50 - 2/13 - 160, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.02.13.2
  • 503.02.13.3Цанговый патрон ER SK 50 - 2/13 - 200, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.02.13.3
  • 503.02.13.130Цанговый патрон ER SK 50 - 2/13 - 130, ER 20, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.02.13.130

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)12

  • 305.02.13Цанговый патрон ER BT 30 - 2/13 - 70, ER 20, ISO 7388-2 JD [JIS B 6339 AD], 305.02.13
  • 305.02.13.1Цанговый патрон ER BT 30 - 2/13 - 100, ER 20, ISO 7388-2 JD [JIS B 6339 AD], 305.02.13.1
  • 405.02.13Цанговый патрон ER BT 40 - 2/13 - 70, ER 20, ISO 7388-2 JD [JIS B 6339 AD], 405.02.13
  • 405.02.13.1Цанговый патрон ER BT 40 - 2/13 - 100, ER 20, ISO 7388-2 JD [JIS B 6339 AD], 405.02.13.1
  • 406.02.13Цанговый патрон ER BT 40 - 2/13 - 70, ER 20, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.13
  • 406.02.13.1Цанговый патрон ER BT 40 - 2/13 - 100, ER 20, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.13.1
  • 406.02.13.2Цанговый патрон ER BT 40 - 2/13 - 160, ER 20, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.13.2
  • 406.02.13.3Цанговый патрон ER BT 40 - 2/13 - 200, ER 20, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.13.3
  • 506.02.13Цанговый патрон ER BT 50 - 2/13 - 70, ER 20, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 506.02.13
  • 506.02.13.1Цанговый патрон ER BT 50 - 2/13 - 100, ER 20, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 506.02.13.1
  • 506.02.13.2Цанговый патрон ER BT 50 - 2/13 - 160, ER 20, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 506.02.13.2
  • 506.02.13.3Цанговый патрон ER BT 50 - 2/13 - 200, ER 20, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 506.02.13.3

Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)6

  • A63.02.13Цанговый патрон ER HSK 63 - 2/13 - 100, ER 20, ISO 12164 [DIN 69893], HSK-A, A63.02.13
  • A63.02.13.0Цанговый патрон ER HSK 63 - 2/13 - 75, ER 20, ISO 12164 [DIN 69893], HSK-A, A63.02.13.0
  • A63.02.13.1Цанговый патрон ER HSK 63 - 2/13 - 160, ER 20, ISO 12164 [DIN 69893], HSK-A, A63.02.13.1
  • A63.02.13.3Цанговый патрон ER HSK 63 - 2/13 - 200, ER 20, ISO 12164 [DIN 69893], HSK-A, A63.02.13.3
  • A63.02.13.130Цанговый патрон ER HSK 63 - 2/13 - 130, ER 20, ISO 12164 [DIN 69893], HSK-A, A63.02.13.130
  • E40.02.13Цанговый патрон ER HSK 40 - 2/13 - 60, ER 20, DIN 69893-5, HSK-E, E40.02.13

Адаптеры с хвостовиком по DIN 20801

  • 701.428P.1Наборы прецизионных цанг 428EP (ER20; 12-частный) в деревянном футляре DIN 6499 (ISO 15488), 701.428P.1

Ключи и отвёртки1

  • 02.13.1Ключ для гаек, ER20, 2-13, Ø34, мм DRVS=30 для шестигранная гайка, 02.13.1
