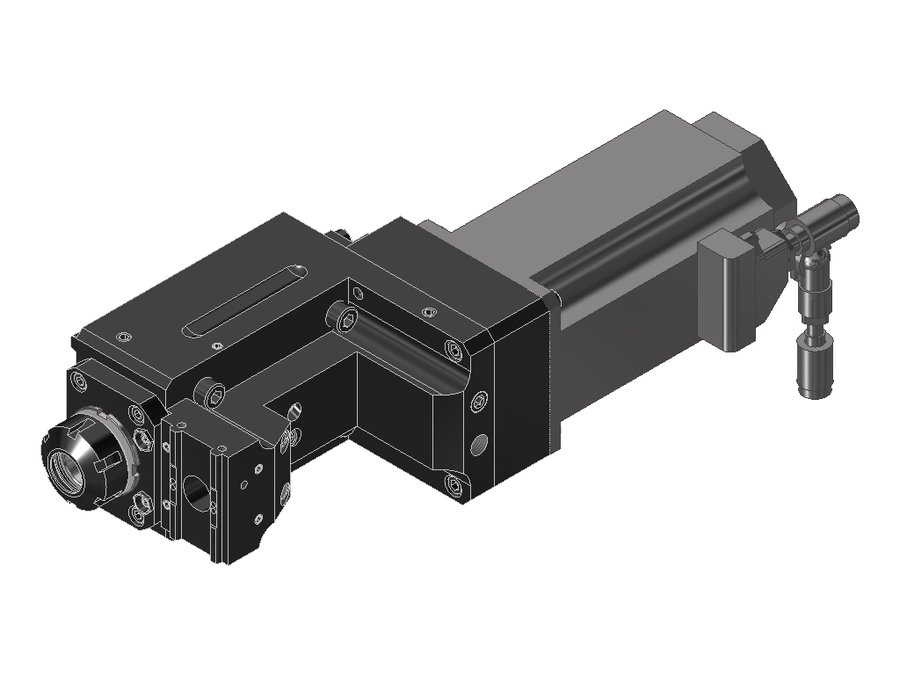

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.BMT25GBIKDI1, BMT, под цанги ER25 (Ø2–16 мм), код 250 430E
| Размер цанги | ER25 |
|---|---|
| Заказной номер EWS | 224967 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.BMT25GBIKDI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.45251809PFIM | 45 | BMT45 | цанга ER25 | 72 | 72 | 156 | |
| 50.55251809PFI1IM | 55 | BMT55 | цанга ER25 | 83 | 83 | 187 | |
| 50.55251809PFIKDI1IM | 55 | BMT55 | цанга ER25 | 83 | 83 | 187 | |
| 50.55251809PFIKDIM | 55 | BMT55 | цанга ER25 | 83 | 83 | 187 | |
| 50.55251809PFIM | 55 | BMT55 | цанга ER25 | 83 | 83 | 187 | |
| 50.65321809MT110FI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 182 | |
| 50.65321809MT110FIKDI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 182 | |
| 50.65321809PFI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 203 | |
| 50.65321809PFIKDI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 203 | |
| 50.65321809PFIKDIM | 65 | BMT65 | цанга ER32 | 91 | 91 | 203 | |
| 50.65321809PFIM | 65 | BMT65 | цанга ER32 | 91 | 91 | 203 | |
| 50.BMT25GBIKDI1 | — | — | — | — | — | — | Текущая |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.BMT25GBIKDI1.
Ключи и отвёртки2
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
- DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой
Гайки цанговые1
- 125 (EWS 104740)Гайка EWS 125, тип UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
