EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.2525G200RLIKDI1WIM

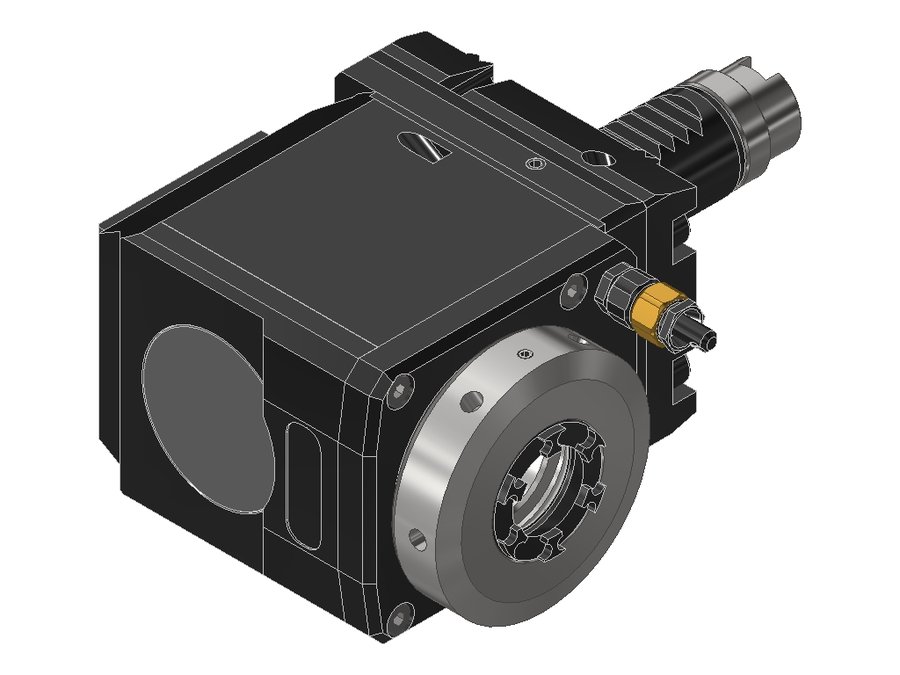

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525G200RLIKDI1WIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Код интерфейса станка | ZYW02500115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | Groove driver |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 70 мм |
| Вылет LPR | 104 мм |
| Масса | 4,134 кг |
| Высота | 68 мм |
| Общая длина | 162,5 мм |
| Ширина | 115,5 мм |
| Заказной номер EWS | 226505 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 50 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 65,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.2525G200RLGLWIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525G200RLI1WIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525G200RLIKDGLVIM#01 | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525G200RLIKDGLWIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525G200RLIKDI1VIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525G200RLIKDI1VIMX90 | 25 | VDI25 | цанга ER25 | 90 | 124 | 182,5 | |
| 60.2525G200RLIKDI1WIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | Текущая |
| 60.2525G200RLIKDI1WIMX90 | 25 | VDI25 | цанга ER25 | 90 | 124 | 182,5 | |
| 60.2525G200RLIKDIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525G200RLIKDVIM#01 | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525G200RLIKDWIM#01 | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525G200RLIKDWIMX90 | 25 | VDI25 | цанга ER25 | 90 | 124 | 182,5 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.2525G200RLIKDI1WIM.
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Принадлежности и оснастка для настройки инструмента2
- MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
