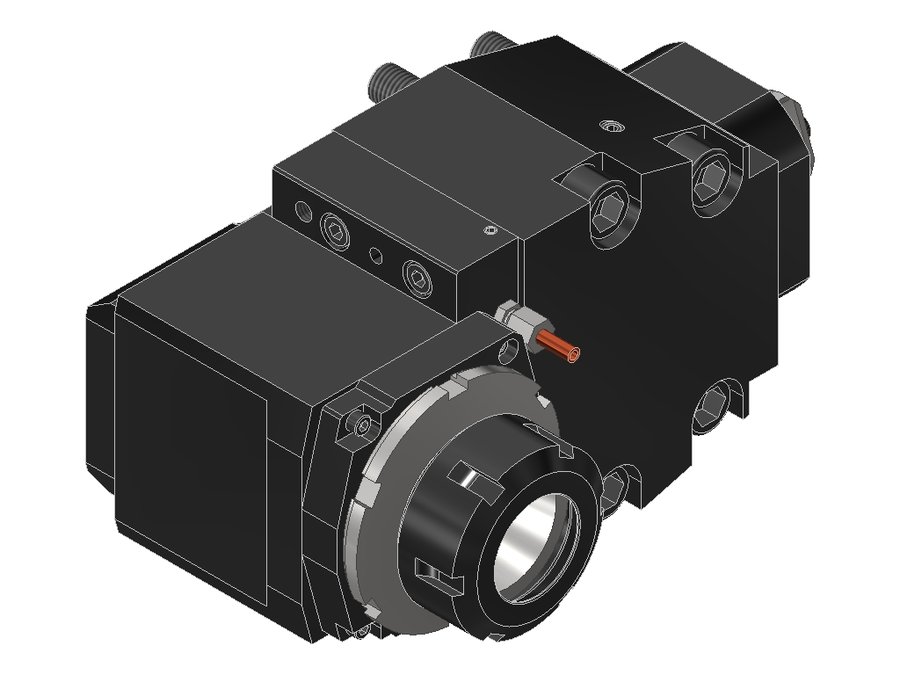

Головка приводная радиальная сверлильно-фрезерная EWS 60.5050KRSL603BMTIKI2GL, хвостовик Ø50, под цанги ER50 (Ø12–34 мм), код 500 477E
| Размер цанги | ER50 |
|---|---|
| Заказной номер EWS | 133402 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.5050KRSL603BMTIKI2GL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER50 DIN 6499
- Диапазон зажима Ø12–34 мм
- Для цанги 500 477E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 220 Н·м
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS — 5 позиций серии, EWS.
| Артикул | Размер цанги | В список |
|---|---|---|
| 60.3025DGT300RLTFLIM | ER25 | |
| 60.4032G400RLIKDVIM | ER32 | |
| 60.4525TC600FGLIMX85 | ER25 | |
| 60.5050KRSL603BMTIKI2GL | ER50 | Текущая |
| 60.6040GS3000BMTIKD | ER40 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5050KRSL603BMTIKI2GL.
Ключи и отвёртки2
- 250 (EWS 106735)Ключ для зажимной гайки EWS 250
- DIN1810 A - 110X115Ключ крючковый с носиком EWS DIN1810 A - 110X115, для гаек с наружной резьбой
Гайки цанговые1
- 150 (EWS 104743)Гайка EWS 150, тип UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
