EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55251809PFIKDGLIMX85

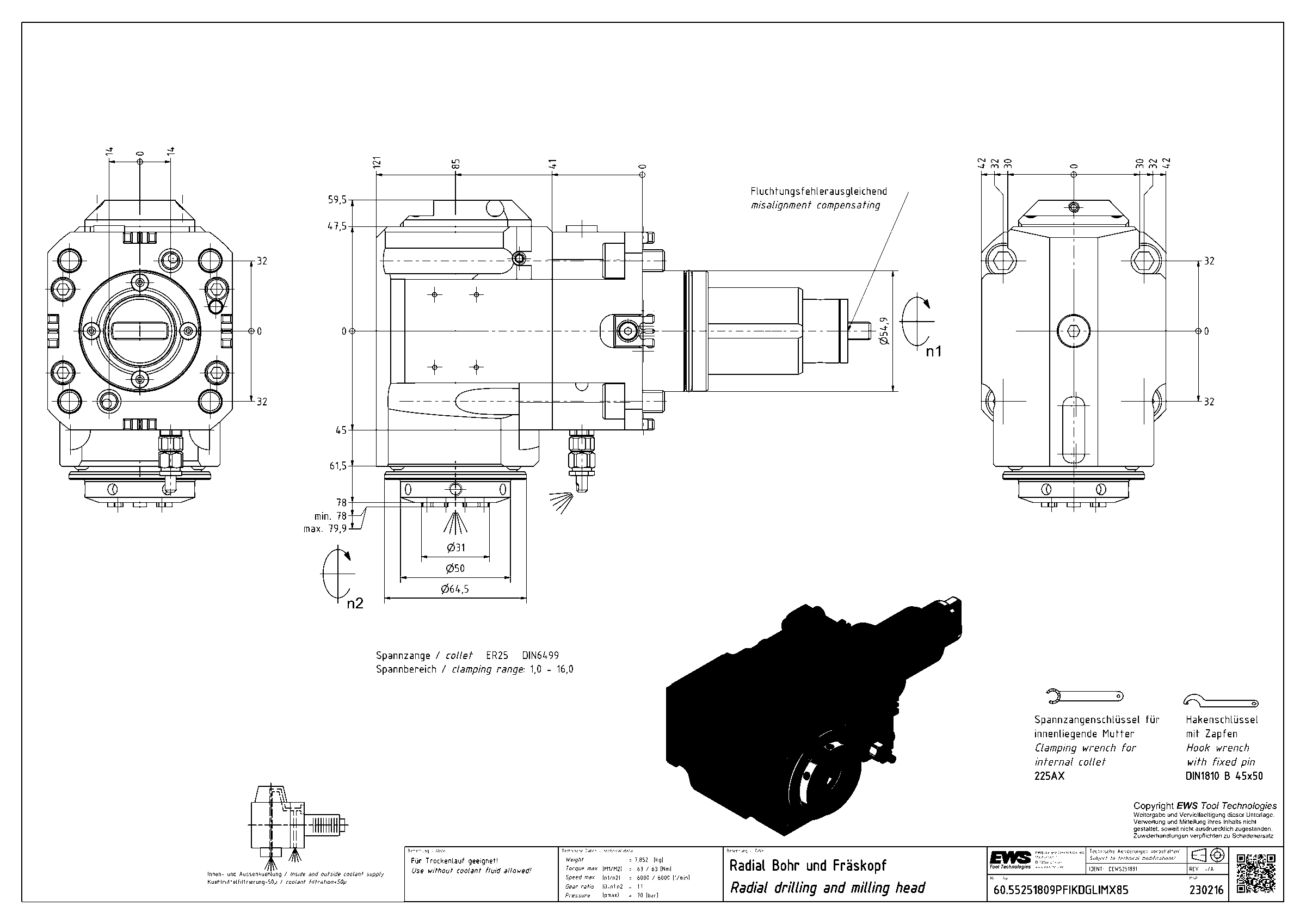

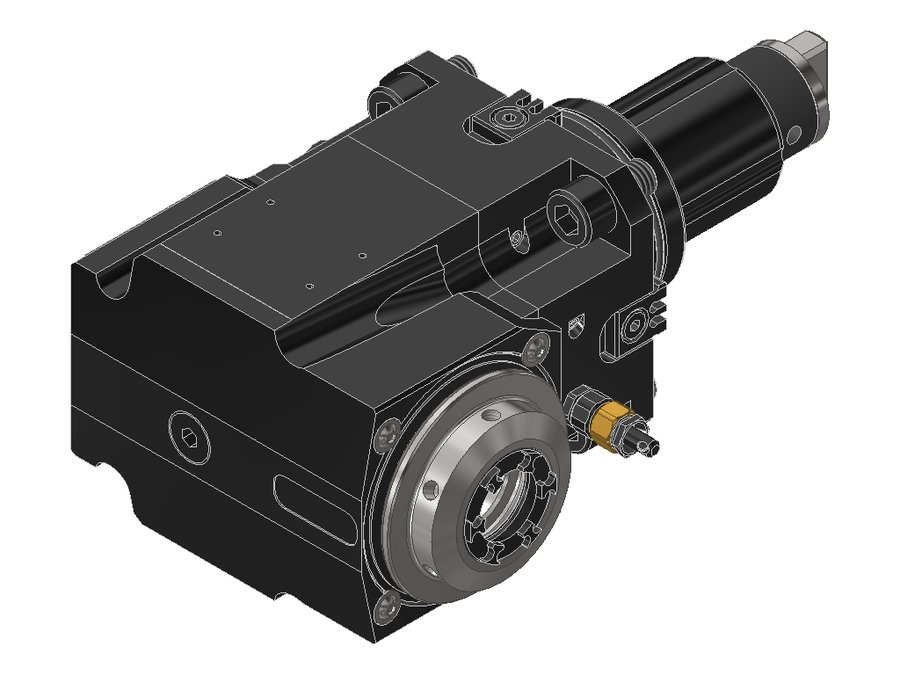

Головка приводная радиальная сверлильно-фрезерная EWS 60.55251809PFIKDGLIMX85, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 85 мм |
| Вылет LPR | 121 мм |
| Масса | 7,852 кг |
| Высота | 84 мм |
| Общая длина | 225 мм |
| Ширина | 137,5 мм |
| Заказной номер EWS | 230216 |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 78 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.55251809PFGLIMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 60.55251809PFGLIMX85 | 55 | BMT55 | цанга ER25 | 85 | 121 | 225 | |
| 60.55251809PFI1IM | 55 | BMT55 | цанга ER25 | 60 | 96 | 200 | |
| 60.55251809PFI1IMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 60.55251809PFIKDGLIM | 55 | BMT55 | цанга ER25 | 60 | 96 | 200 | |
| 60.55251809PFIKDGLIMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 60.55251809PFIKDGLIMX85 | 55 | BMT55 | цанга ER25 | 85 | 121 | 225 | Текущая |
| 60.55251809PFIKDI1IM | 55 | BMT55 | цанга ER25 | 60 | 96 | 200 | |
| 60.55251809PFIKDI1IMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 60.65321809MT110FGLIMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 232 | |
| 60.65321809MT110FIKDGLIMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 232 | |
| 60.65321809PFGLIM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.55251809PFIKDGLIMX85.
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
