EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5525VL2FIKDGLIM

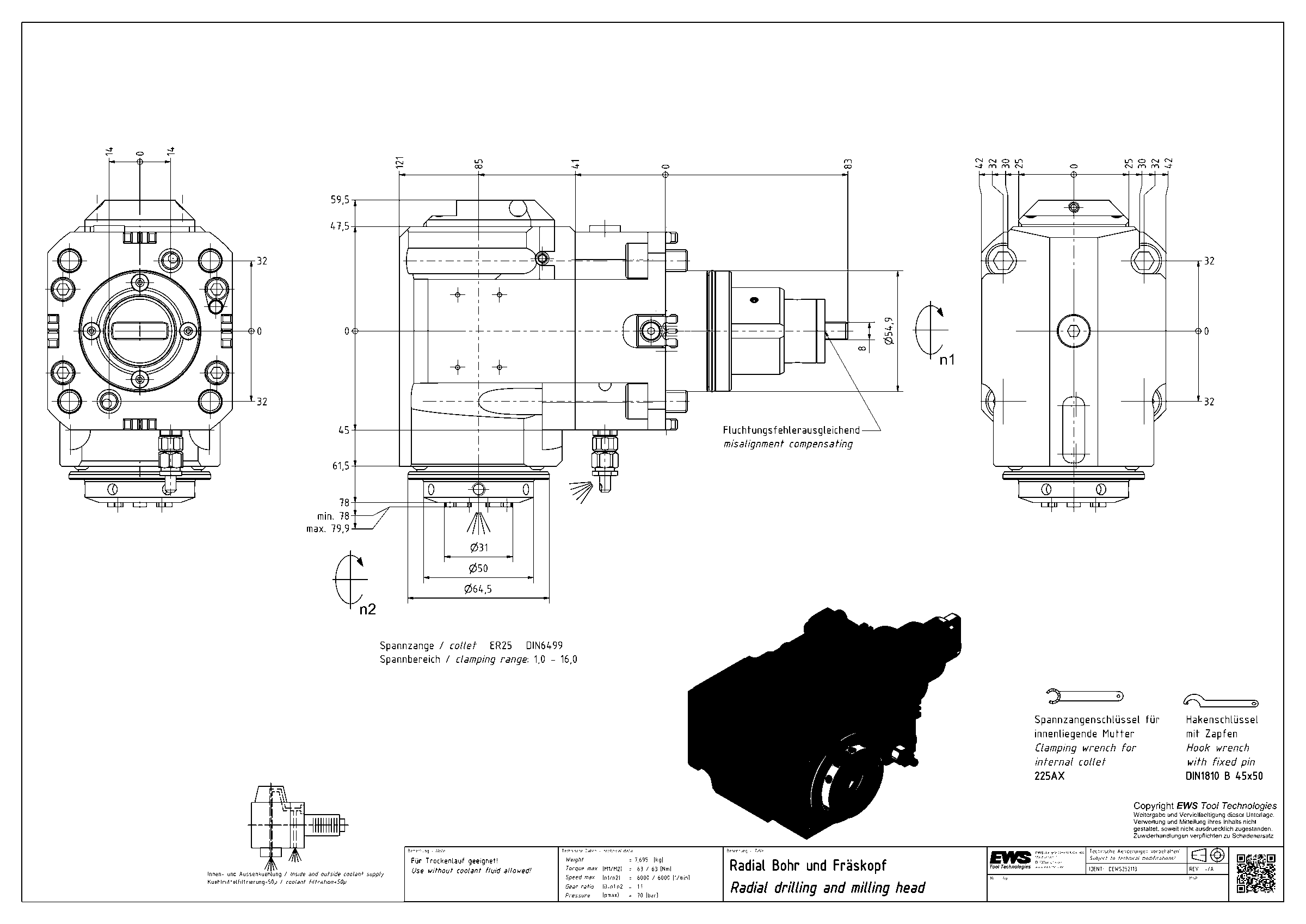

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525VL2FIKDGLIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 85 мм |
| Вылет LPR | 121 мм |
| Масса | 7,695 кг |
| Высота | 84 мм |
| Общая длина | 204 мм |
| Ширина | 137,5 мм |
| Заказной номер EWS | 230236 |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 78 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5525KRVLHP2FGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 60.5525KRVLHP2FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 60.5525KRWT250BMTIK | 55 | BMT55C | цанга ER25 | 75 | 101 | 209 | |
| 60.5525TW10IKDIM | 55 | BMT55C | цанга ER25 | 70 | 96 | 204 | |
| 60.5525TW10IM | 55 | BMT55C | цанга ER25 | 70 | 96 | 204 | |
| 60.5525VL2FGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 204 | |
| 60.5525VL2FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 204 | Текущая |
| 60.5525VL4FGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 60.5525VL4FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 60.5525VLHP2FGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 60.5525VLHP2FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 60.5525WT250BMT | 55 | BMT55C | цанга ER25 | 75 | 101 | 209 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5525VL2FIKDGLIM.
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
