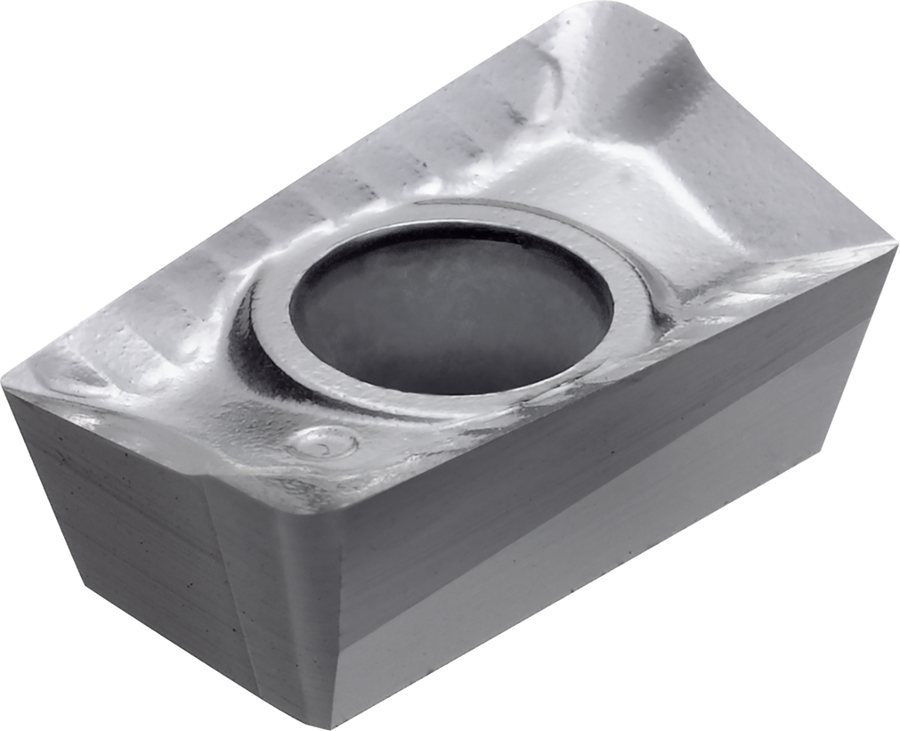

Пластина фрезерная LMT Univex Premium ADHX ADHX 120408FR-ALC LWN10M

Пластина фрезерная LMT Univex Premium ADHX ADHX 120408FR-ALC LWN10M; материал LWN10M

Пластина (обозначение производителя)ADHX 120408FR-ALC
Диаметр вписанной окружности d7,4 мм
Толщина пластины s4,76 мм
Длина режущей кромки12,7 мм
Длина пластины l12,7 мм
Ширина пластины d7,4 мм
Радиус при вершине r0,8 мм
Угол при вершине пластины85 °
Главный угол в плане90 °
Задний угол15 °
Передний угол пластины25 °
Число режущих кромок пластины2
Класс допуска пластиныH
Исполнение пластиныправое
Стружколом (обозначение)ALC
Диаметр крепёжного отверстия d13,4 мм
Марка инструментального материалаLWN10M
Обрабатываемые материалы (группы ISO)N
Масса0,003 кг
Номер серии в каталоге LMTADHX
Заказное обозначение LMTADHX 120408FR-ALC LWN10M
Вспомогательный задний угол15 °
Задний угол зачистной кромки15 °
Длина зачистной кромки1,2 мм

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7019511 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: Univex PremiumPDF, 0.2 МБ, LMT Tools, на английскомОткрыть →
LMT: Univex Premium: торцевые и уступные фрезы 90° (нем., англ.)PDF, 2.6 МБ, LMT ToolsОткрыть →
LMT: Univex Premium: концевые и торцевые фрезы 90° (нем., англ.)PDF, 2.8 МБ, LMT ToolsОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT для Univex Premium (ADHX) — 32 позиции серии, LMT Tools.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммДлина режущей кромки, ммДлина пластины l, ммШирина пластины d, ммРадиус при вершине r, ммДиаметр крепёжного отверстия d1, ммМарка инструментального материалаВ список
1069074ADHX 120408FR-ALC7,44,7612,712,77,40,83,4LCN10M
1069079ADHX 120412FR-ALC7,44,7612,712,77,41,23,4LCN10M
1069084ADHX 120416FR-ALC7,44,7612,712,77,41,63,4LCN10M
1069089ADHX 120420FR-ALC7,44,7612,712,77,423,4LCN10M
2414009ADHX 170508FR-ALC9,525,617,517,59,520,83,8LCN10M
7019458ADHX 090308FR-ALC5,563,189,529,525,560,82,8LWN10M
7019511ADHX 120408FR-ALC7,44,7612,712,77,40,83,4LWN10MТекущая
7019512ADHX 120412FR-ALC7,44,7612,712,77,41,23,4LWN10M
7019513ADHX 120416FR-ALC7,44,7612,712,77,41,63,4LWN10M
7019514ADHX 120420FR-ALC7,44,7612,712,77,423,4LWN10M
7019835ADHX 170512FR-ALC9,525,617,517,5121,23,8LCN10M
7019836ADHX 170512FR-ALC9,525,617,517,59,521,23,8LWN10M
Показать ещё · всего в серии 32

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

7019511 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез13

  • 1045090Фреза сборная LMT Univex Premium хвостовик Ø20 · EMU90 A12.020BN-I
  • 1045092Фреза сборная LMT Univex Premium хвостовик Ø25 · EMU90 A12.025BI-I
  • 1045093Фреза сборная LMT Univex Premium хвостовик Ø32 · EMU90 A12.032BG-I
  • 1045094Фреза сборная LMT Univex Premium хвостовик Ø32 · EMU90 A12.032BG-IF
  • 1045095Фреза сборная LMT Univex Premium хвостовик Ø40 · EMU90 A12.040BF-I
  • 1045100Фреза сборная LMT Univex Premium насадная Ø40 · FMU90 A12.040AN-I
  • 1045101Фреза сборная LMT Univex Premium насадная Ø40 · FMU90 A12.040AN-IF
  • 1045102Фреза сборная LMT Univex Premium насадная Ø50 · FMU90 A12.050AN-I
  • 1045103Фреза сборная LMT Univex Premium насадная Ø50 · FMU90 A12.050AN-IF
  • 1045104Фреза сборная LMT Univex Premium насадная Ø63 · FMU90 A12.063AN-I
  • 1045106Фреза сборная LMT Univex Premium насадная Ø63 · FMU90 A12.063AN-IF
  • 7012588Фреза сборная LMT Univex Premium на винте Ø32 · EMU90 A12.032TH-I
  • 7012589Фреза сборная LMT Univex Premium на винте Ø40
