LMT Tools · Пластины фрезерные LMT для Univex Premium (ADKX) · арт. 7048196

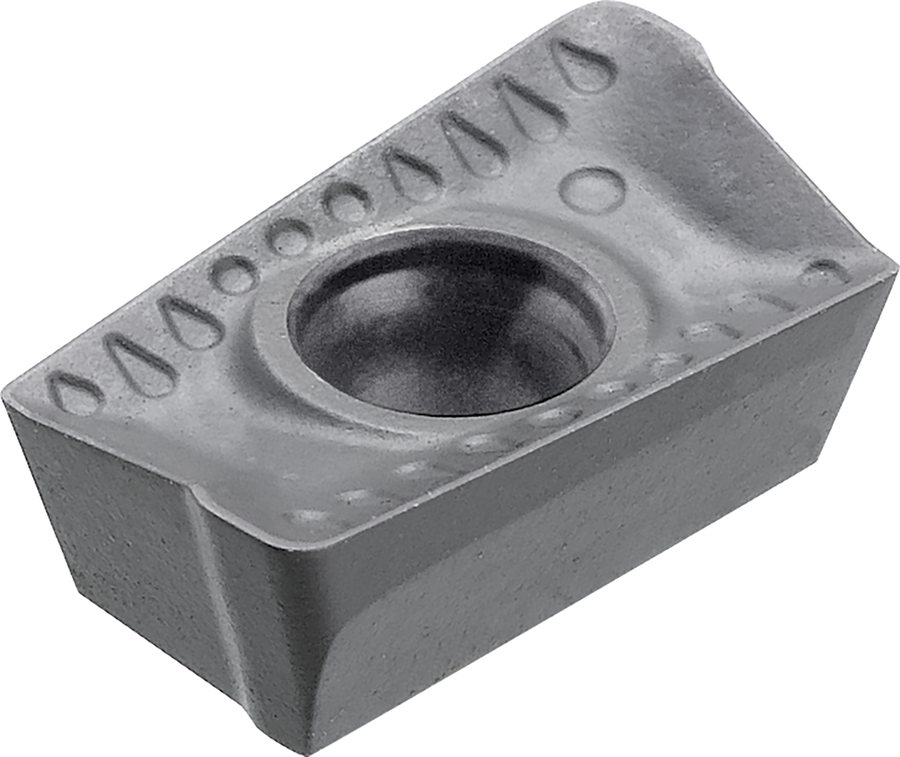

Пластина фрезерная LMT Univex Premium ADKX ADKX 120420SR-TR LCK10M
Пластина фрезерная LMT Univex Premium ADKX ADKX 120420SR-TR LCK10M; материал LCK10M
| Пластина (обозначение производителя) | ADKX 120420SR-TR |
|---|---|
| Диаметр вписанной окружности d | 7,4 мм |
| Толщина пластины s | 4,76 мм |
| Длина режущей кромки | 12,7 мм |
| Длина пластины l | 12,7 мм |
| Ширина пластины d | 7,4 мм |
| Радиус при вершине r | 2 мм |
| Угол при вершине пластины | 85 ° |
| Главный угол в плане | 90 ° |
| Задний угол | 15 ° |
| Передний угол пластины | 25 ° |
| Число режущих кромок пластины | 2 |
| Класс допуска пластины | K |
| Исполнение пластины | правое |
| Стружколом (обозначение) | TR |
| Диаметр крепёжного отверстия d1 | 3,4 мм |
| Марка инструментального материала | LCK10M |
| Обрабатываемые материалы (группы ISO) | K |
| Масса | 0,004 кг |
| Номер серии в каталоге LMT | ADKX |
| Заказное обозначение LMT | ADKX 120420SR-TR LCK10M |
| Вспомогательный задний угол | 15 ° |
| Задний угол зачистной кромки | 15 ° |
| Длина зачистной кромки | 0,1 мм |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7048196 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Другие типоразмеры серии
Пластины фрезерные LMT для Univex Premium (ADKX) — 59 позиций серии, LMT Tools.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Пластина (обозначение производителя) | Диаметр вписанной окружности d, мм | Толщина пластины s, мм | Длина режущей кромки, мм | Длина пластины l, мм | Ширина пластины d, мм | Радиус при вершине r, мм | Диаметр крепёжного отверстия d1, мм | Марка инструментального материала | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| 2414005 | ADKX 170512SR-TR | 9,52 | 5,6 | 17,5 | 17,5 | 9,52 | 1,2 | 3,8 | LCKP10M | |
| 2414006 | ADKX 170516SR-TR | 9,52 | 5,6 | 17,5 | 17,5 | 9,52 | 1,6 | 3,8 | LCKP10M | |
| 2414007 | ADKX 170520SR-TR | 9,52 | 5,6 | 17,5 | 17,5 | 9,52 | 2 | 3,8 | LCKP10M | |
| 7017226 | ADKX 120440SR | 7,4 | 4,76 | 12,7 | 12,7 | 7,4 | 4 | 3,4 | LCP40M | |
| 7048191 | ADKX 090312SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 1,2 | 2,8 | LCK10M | |
| 7048193 | ADKX 120408SR-TR | 7,4 | 4,76 | 12,7 | 12,7 | 7,4 | 0,8 | 3,4 | LCK10M | |
| 7048196 | ADKX 120420SR-TR | 7,4 | 4,76 | 12,7 | 12,7 | 7,4 | 2 | 3,4 | LCK10M | Текущая |
| 7048197 | ADKX 170508SR-TR | 9,52 | 5,6 | 17,5 | 17,5 | 9,52 | 0,8 | 3,8 | LCK10M | |
| 7048198 | ADKX 170512SR-TR | 9,52 | 5,6 | 17,5 | 17,5 | 9,52 | 1,2 | 3,8 | LCK10M | |
| 7054279 | ADKX 090308SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 0,8 | 2,8 | LCM45M | |
| 7054280 | ADKX 090308SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 0,8 | 2,8 | LCM44M | |
| 7054281 | ADKX 090312SR-TR | 5,56 | 3,18 | 9,52 | 9,52 | 5,56 | 1,2 | 2,8 | LCM45M |
Совместимость
Связанные позиции, подобранные по обозначениям и размерам — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
7048196 подходит к этим позициям по обозначению и размерам посадки.
Корпуса сборных фрез13
- 1045090Фреза сборная LMT Univex Premium хвостовик Ø20 · EMU90 A12.020BN-I
- 1045092Фреза сборная LMT Univex Premium хвостовик Ø25 · EMU90 A12.025BI-I
- 1045093Фреза сборная LMT Univex Premium хвостовик Ø32 · EMU90 A12.032BG-I
- 1045094Фреза сборная LMT Univex Premium хвостовик Ø32 · EMU90 A12.032BG-IF
- 1045095Фреза сборная LMT Univex Premium хвостовик Ø40 · EMU90 A12.040BF-I
- 1045100Фреза сборная LMT Univex Premium насадная Ø40 · FMU90 A12.040AN-I
- 1045101Фреза сборная LMT Univex Premium насадная Ø40 · FMU90 A12.040AN-IF
- 1045102Фреза сборная LMT Univex Premium насадная Ø50 · FMU90 A12.050AN-I
- 1045103Фреза сборная LMT Univex Premium насадная Ø50 · FMU90 A12.050AN-IF
- 1045104Фреза сборная LMT Univex Premium насадная Ø63 · FMU90 A12.063AN-I
- 1045106Фреза сборная LMT Univex Premium насадная Ø63 · FMU90 A12.063AN-IF
- 7012588Фреза сборная LMT Univex Premium на винте Ø32 · EMU90 A12.032TH-I
- 7012589Фреза сборная LMT Univex Premium на винте Ø40
