LMT Tools · Пластины фрезерные LMT для SpeedLift · арт. 7084957

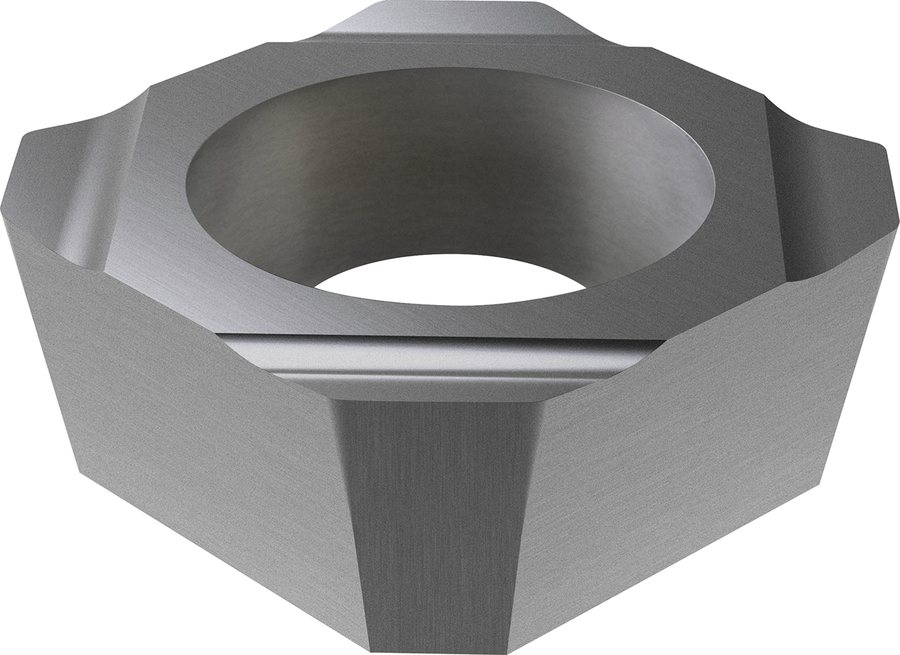

Пластина фрезерная LMT SpeedLift SPGT 09T3E LCKP10M
Пластина фрезерная LMT SpeedLift SPGT 09T3E LCKP10M; покрытие AlCrN, материал LCKP10M
| Пластина (обозначение производителя) | SPGT 09T3E |
|---|---|
| Диаметр вписанной окружности d | 9,525 мм |
| Толщина пластины s | 3,97 мм |
| Радиус при вершине r | 0,4 мм |
| Угол при вершине пластины | 45 ° |
| Задний угол | 11 ° |
| Передний угол пластины | 10 ° |
| Число режущих кромок пластины | 4 |
| Класс допуска пластины | G |
| Исполнение пластины | правое |
| Диаметр крепёжного отверстия d1 | 4,4 мм |
| Радиус режущей кромки | 100 мм |
| Марка инструментального материала | LCKP10M |
| Покрытие | AlCrN |
| Обрабатываемые материалы (группы ISO) | P, K |
| Масса | 0,003 кг |
| Номер серии в каталоге LMT | SpeedLift |
| Заказное обозначение LMT | SPGT 09 T3 E LCKP10M |
| Вспомогательный задний угол | 11 ° |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7084957 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Другие типоразмеры серии
Пластины фрезерные LMT для SpeedLift — 5 позиций серии, LMT Tools.
| Артикул | Пластина (обозначение производителя) | Диаметр вписанной окружности d, мм | Толщина пластины s, мм | Число режущих кромок пластины | Диаметр крепёжного отверстия d1, мм | Марка инструментального материала | В список |
|---|---|---|---|---|---|---|---|
| 7060826 | SPGW 09T3S | 9,525 | 3,97 | 4 | 4,5 | LBHK85M2 | |
| 7070422 | TPEW 1303SR | 8 | 3 | 3 | 3,4 | LBHK95M1 | |
| 7084957 | SPGT 09T3E | 9,525 | 3,97 | 4 | 4,4 | LCKP10M | Текущая |
| 7084958 | TPET 1303E | 8 | 3 | 3 | 3,4 | LCKP10M | |
| 7123149 | TPEW 1303E | 8 | 3 | 3 | 3,4 | LCKP10M |
