LMT Tools · Пластины фрезерные LMT для SpeedLift · арт. 7070422

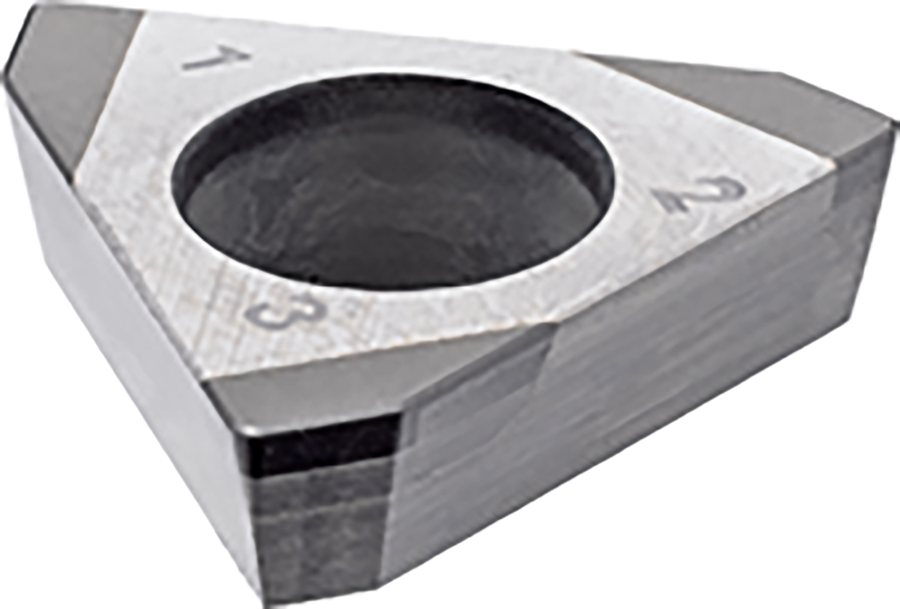

Пластина фрезерная LMT SpeedLift TPEW 1303SR LBHK95M1

Пластина фрезерная LMT SpeedLift TPEW 1303SR LBHK95M1; материал LBHK95M1

Пластина (обозначение производителя)	TPEW 1303SR
Диаметр вписанной окружности d	8 мм
Толщина пластины s	3 мм
Радиус при вершине r	0,4 мм
Угол при вершине пластины	89 °
Задний угол	11 °
Передний угол пластины	0 °
Число режущих кромок пластины	3
Класс допуска пластины	E
Исполнение пластины	правое
Диаметр крепёжного отверстия d1	3,4 мм
Ширина фаски на передней поверхности	0,1 мм
Угол фаски на передней поверхности	25 °
Радиус режущей кромки	100 мм
Марка инструментального материала	LBHK95M1
Обрабатываемые материалы (группы ISO)	K
Масса	0,002 кг
Номер серии в каталоге LMT	SpeedLift
Заказное обозначение LMT	TPEW 13 03 SR LBHK95M1
Вспомогательный задний угол	11 °

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7070422 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Пластины фрезерные LMT для SpeedLift — 5 позиций серии, LMT Tools.

Артикул	Пластина (обозначение производителя)	Диаметр вписанной окружности d, мм	Толщина пластины s, мм	Число режущих кромок пластины	Диаметр крепёжного отверстия d1, мм	Марка инструментального материала	В список
7060826	SPGW 09T3S	9,525	3,97	4	4,5	LBHK85M2
7070422	TPEW 1303SR	8	3	3	3,4	LBHK95M1	Текущая
7084957	SPGT 09T3E	9,525	3,97	4	4,4	LCKP10M
7084958	TPET 1303E	8	3	3	3,4	LCKP10M
7123149	TPEW 1303E	8	3	3	3,4	LCKP10M

Связанные позиции, подобранные по обозначениям и размерам — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

7070422 подходит к этим позициям по обозначению и размерам посадки.

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?
