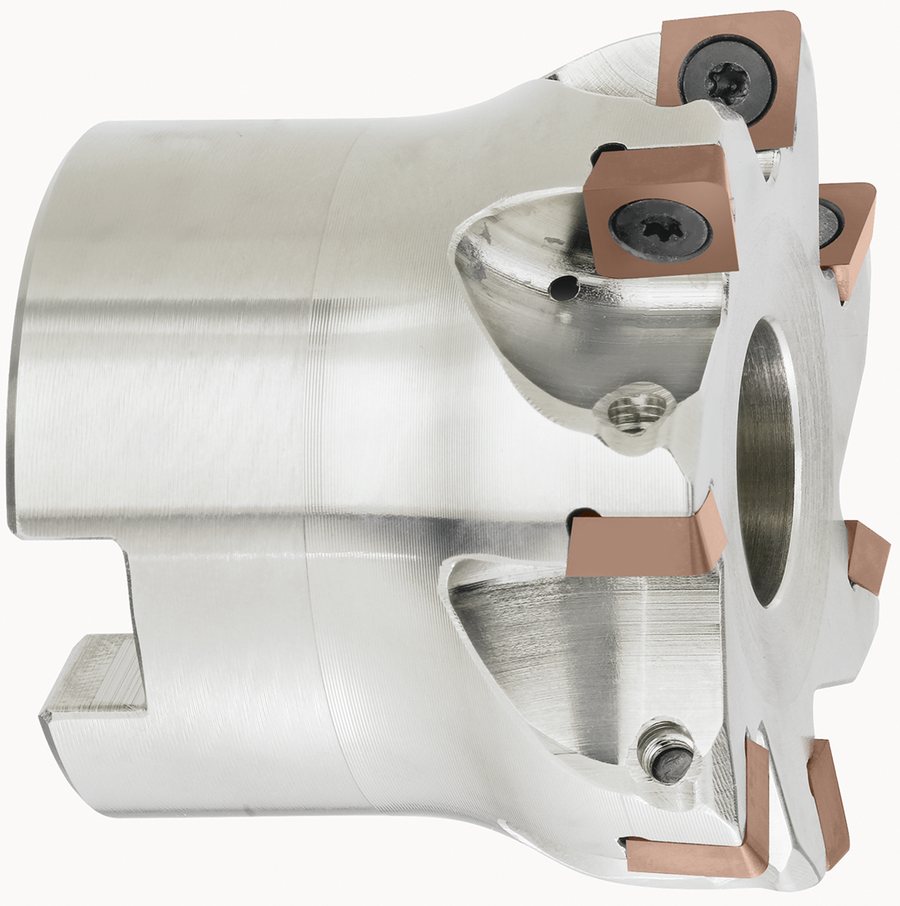

Фреза сборная LMT FinishLine Premium насадная Ø66
Фреза сборная LMT FinishLine Premium насадная Ø66; зубьев: 9, хвостовик Ø27 мм, общая длина 50 мм

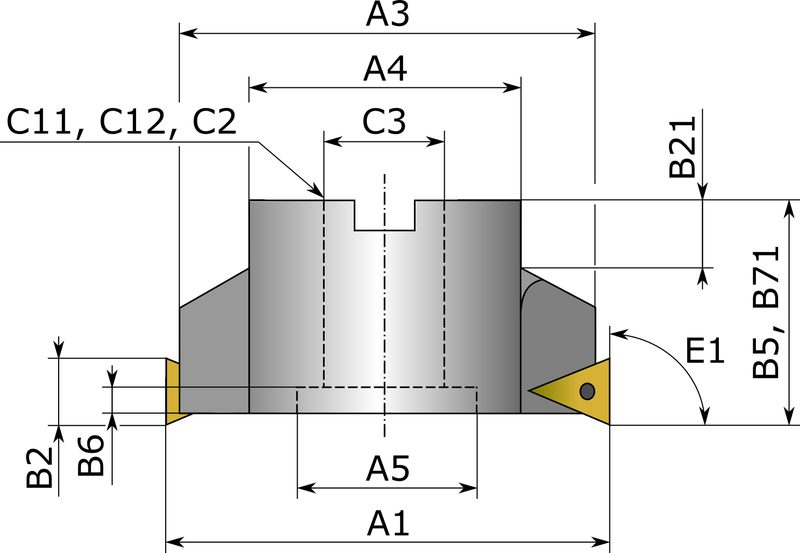

| Исполнение (код LMT) | FCG |
|---|---|
| Главный угол в плане | 90,5 ° |
| Диаметр резания d1 | 66 мм |
| Число зубьев z | 9 |
| Число зубьев z (по периферии) | 9 |
| Диаметр хвостовика d2 | 27 мм |
| Диаметр корпуса | 64 мм |
| Диаметр ступицы d5 | 54 мм |
| Общая длина l1 | 50 мм |
| Направление резания | правое |
| Число пластин | 9 |
| Регулировка | нет |
| Диаметр цековки под крепёж | 19 мм |
| Глубина цековки под крепёж | 15 мм |
| Поле допуска хвостовика | H6 |
| Масса | 0,78 кг |
| Номер серии в каталоге LMT | FinishLine Premium |
| Заказное обозначение LMT | FCG V08.066AN050-09-I |
| Толщина пластины, поз. A | 3,18 мм |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7114281 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Другие типоразмеры серии
Фрезы сборные LMT FinishLine Premium копировальные насадные — 5 позиций серии, LMT Tools.
Совместимость
Связанные позиции, подобранные по обозначениям и размерам — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Подходят к 7114281 по обозначению и размерам посадки.
Пластины фрезерные5
- 7108610Пластина фрезерная LMT FinishLine Premium CPHX 080310 ER-FG0 LCKP10M
- 7292254Пластина фрезерная LMT FinishLine Premium CPHX 080310 ER-WG0 LCPH05M
- 7292255Пластина фрезерная LMT FinishLine Premium CPHX 080310 ER-WG0 LCPK15M
- 7327471Пластина фрезерная LMT FinishLine Premium CPHX 080310 ER-WG0-B LBHK95M1
- 7335472Пластина фрезерная LMT FinishLine Premium CPHX 080310 ER-WG0-A LCPK15M
