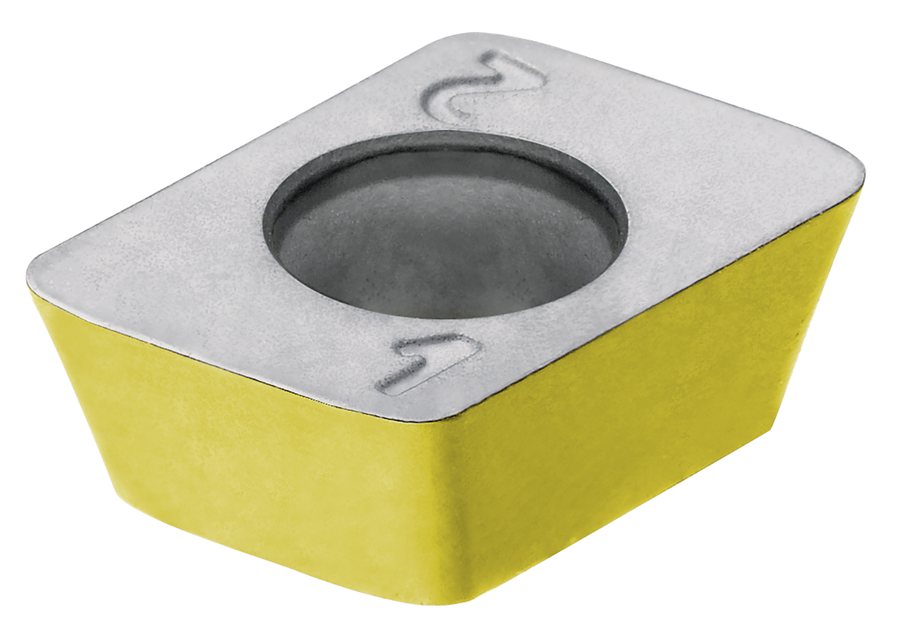

Пластина фрезерная LMT 2Feed mini XDMW XDMW 090308SR LCKP10M
LMT Tools · Пластины фрезерные LMT для MultiEdge 2Feed mini (XDMW) · арт. 7139506

Пластина фрезерная LMT 2Feed mini XDMW XDMW 090308SR LCKP10M

Пластина фрезерная LMT 2Feed mini XDMW XDMW 090308SR LCKP10M; материал LCKP10M

Пластина (обозначение производителя)XDMW 090308SR
Диаметр вписанной окружности d6 мм
Толщина пластины s3 мм
Длина режущей кромки6 мм
Длина пластины l9 мм
Ширина пластины d6 мм
Радиус при вершине r0,8 мм
Угол при вершине пластины90 °
Главный угол в плане10 °
Задний угол15 °
Передний угол пластины0 °
Число режущих кромок пластины2
Класс допуска пластиныM
Исполнение пластиныправое
Диаметр крепёжного отверстия d12,8 мм
Марка инструментального материалаLCKP10M
Обрабатываемые материалы (группы ISO)K
Масса0,002 кг
Номер серии в каталоге LMTXDMW
Заказное обозначение LMTXDMW 090308SR LCKP10M
Задний угол зачистной кромки15 °
Длина зачистной кромки1 мм

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7139506 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: MultiEdge 2Feed miniPDF, 0.1 МБ, LMT Tools, на английскомОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT для MultiEdge 2Feed mini (XDMW) — 6 позиций серии, LMT Tools.

АртикулПластина (обозначение производителя)Ширина пластины d, ммРадиус при вершине r, ммМарка инструментального материалаВ список
7139504XDMW 090308SR60,8LCP40M
7139506XDMW 090308SR60,8LCKP10MТекущая
7154732XDMW 090316 SR121,6LCP40M
7202194XDMW 090316 SR61,6LCM45M
7258691XDMW 090316 SR61,6LCHP15M
7310100XDMW 090316 SR61,6LCMS34M

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

7139506 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез17

  • 7139270Фреза сборная LMT MultiEdge 2Feed mini на винте Ø7 · EHP X09.016TR028-I
  • 7139271Фреза сборная LMT MultiEdge 2Feed mini на винте Ø11 · EHP X09.020TS030-I
  • 7139272Фреза сборная LMT MultiEdge 2Feed mini на винте Ø16
  • 7139273Фреза сборная LMT MultiEdge 2Feed mini на винте Ø23
  • 7139274Фреза сборная LMT MultiEdge 2Feed mini на винте Ø26
  • 7139275Фреза сборная LMT MultiEdge 2Feed mini на винте Ø33
  • 7139276Фреза сборная LMT MultiEdge 2Feed mini насадная Ø31
  • 7139277Фреза сборная LMT MultiEdge 2Feed mini насадная Ø33
  • 7139278Фреза сборная LMT MultiEdge 2Feed mini насадная Ø41
  • 7139279Фреза сборная LMT MultiEdge 2Feed mini насадная Ø43
  • 7139280Фреза сборная LMT MultiEdge 2Feed mini насадная Ø54
  • 7139281Фреза сборная LMT MultiEdge 2Feed mini насадная Ø57
  • 7139282Фреза сборная LMT MultiEdge 2Feed mini насадная Ø71
  • 7143287Фреза сборная LMT MultiEdge 2Feed mini насадная Ø26 · FHP X09.035AN-I
  • 7151696Фреза сборная LMT MultiEdge 2Feed mini насадная Ø26 · FHP X09.035AN-IF
  • 7171528Фреза сборная LMT MultiEdge 2Feed mini на винте Ø7 · EHP X09.016TR028-IF
  • 7185986Фреза сборная LMT MultiEdge 2Feed mini на винте Ø11 · EHP X09.020TS030-IF

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
