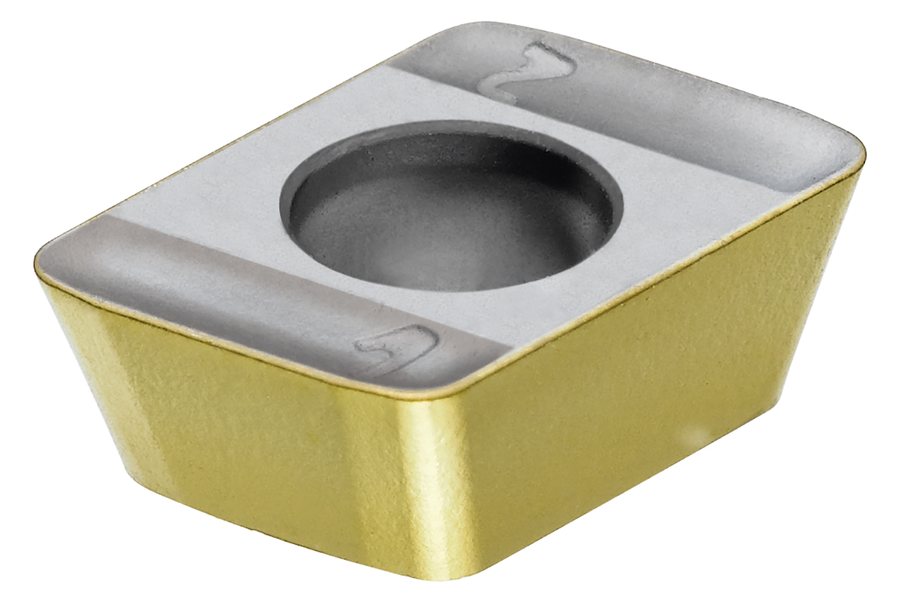

Пластина фрезерная LMT 2Feed mini XDMT XDMT 090308ER LCP40M
LMT Tools · Пластины фрезерные LMT для MultiEdge 2Feed mini (XDMT) · арт. 7139507

Пластина фрезерная LMT 2Feed mini XDMT XDMT 090308ER LCP40M

Пластина фрезерная LMT 2Feed mini XDMT XDMT 090308ER LCP40M; материал LCP40M

Пластина (обозначение производителя)XDMT 090308ER
Диаметр вписанной окружности d6 мм
Толщина пластины s3 мм
Длина режущей кромки6 мм
Длина пластины l9 мм
Ширина пластины d6 мм
Радиус при вершине r0,8 мм
Угол при вершине пластины90 °
Главный угол в плане10 °
Задний угол15 °
Передний угол пластины15 °
Число режущих кромок пластины2
Класс допуска пластиныM
Исполнение пластиныправое
Диаметр крепёжного отверстия d12,8 мм
Марка инструментального материалаLCP40M
Обрабатываемые материалы (группы ISO)P
Масса0,001 кг
Номер серии в каталоге LMTXDMT
Заказное обозначение LMTXDMT 090308ER LCP40M
Задний угол зачистной кромки15 °
Длина зачистной кромки1 мм

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7139507 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: MultiEdge 2Feed miniPDF, 0.1 МБ, LMT Tools, на английскомОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT для MultiEdge 2Feed mini (XDMT) — 4 позиции серии, LMT Tools.

АртикулПластина (обозначение производителя)Радиус при вершине r, ммМарка инструментального материалаВ список
7139507XDMT 090308ER0,8LCP40MТекущая
7139508XDMT 090308ER0,8LCKP10M
7154734XDMT 090316 ER1,6LCP40M
7310101XDMT 090316 ER1,6LCMS34M

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

7139507 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез17

  • 7139270Фреза сборная LMT MultiEdge 2Feed mini на винте Ø7 · EHP X09.016TR028-I
  • 7139271Фреза сборная LMT MultiEdge 2Feed mini на винте Ø11 · EHP X09.020TS030-I
  • 7139272Фреза сборная LMT MultiEdge 2Feed mini на винте Ø16
  • 7139273Фреза сборная LMT MultiEdge 2Feed mini на винте Ø23
  • 7139274Фреза сборная LMT MultiEdge 2Feed mini на винте Ø26
  • 7139275Фреза сборная LMT MultiEdge 2Feed mini на винте Ø33
  • 7139276Фреза сборная LMT MultiEdge 2Feed mini насадная Ø31
  • 7139277Фреза сборная LMT MultiEdge 2Feed mini насадная Ø33
  • 7139278Фреза сборная LMT MultiEdge 2Feed mini насадная Ø41
  • 7139279Фреза сборная LMT MultiEdge 2Feed mini насадная Ø43
  • 7139280Фреза сборная LMT MultiEdge 2Feed mini насадная Ø54
  • 7139281Фреза сборная LMT MultiEdge 2Feed mini насадная Ø57
  • 7139282Фреза сборная LMT MultiEdge 2Feed mini насадная Ø71
  • 7143287Фреза сборная LMT MultiEdge 2Feed mini насадная Ø26 · FHP X09.035AN-I
  • 7151696Фреза сборная LMT MultiEdge 2Feed mini насадная Ø26 · FHP X09.035AN-IF
  • 7171528Фреза сборная LMT MultiEdge 2Feed mini на винте Ø7 · EHP X09.016TR028-IF
  • 7185986Фреза сборная LMT MultiEdge 2Feed mini на винте Ø11 · EHP X09.020TS030-IF
