LMT Tools · Пластины фрезерные LMT для MultiEdge T90 PRO4 (LNMU) · арт. 7213597

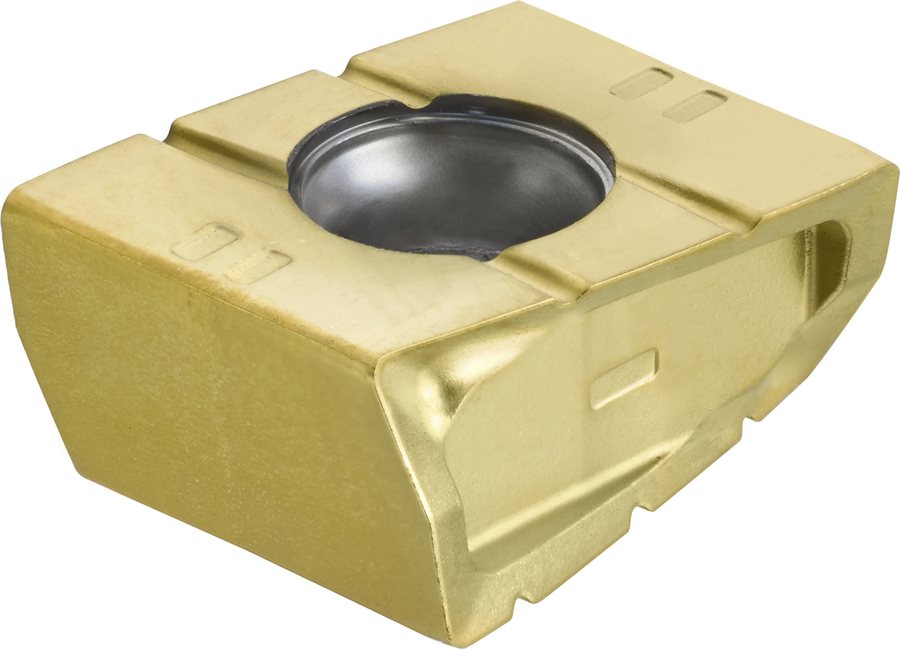

Пластина фрезерная LMT T90 PRO4 LNMU LNMU 130608 SR-ST LCP40M
Пластина фрезерная LMT T90 PRO4 LNMU LNMU 130608 SR-ST LCP40M; материал LCP40M
| Пластина (обозначение производителя) | LNMU 130608 SR-ST |
|---|---|
| Толщина пластины s | 6 мм |
| Длина режущей кромки | 13,6 мм |
| Длина пластины l | 13,6 мм |
| Ширина пластины d | 12,4 мм |
| Радиус при вершине r | 0,8 мм |
| Угол при вершине пластины | 90 ° |
| Главный угол в плане | 90 ° |
| Задний угол | 0 ° |
| Передний угол пластины | 20 ° |
| Число режущих кромок пластины | 4 |
| Класс допуска пластины | M |
| Исполнение пластины | правое |
| Стружколом (обозначение) | ST |
| Диаметр крепёжного отверстия d1 | 4,4 мм |
| Марка инструментального материала | LCP40M |
| Обрабатываемые материалы (группы ISO) | P |
| Масса | 0,01 кг |
| Номер серии в каталоге LMT | LNMU |
| Заказное обозначение LMT | LNMU 130608 SR-ST LCP40M |
| Вспомогательный задний угол | 0 ° |
| Задний угол зачистной кромки | 0 ° |
| Длина зачистной кромки | 1,3 мм |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7213597 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Другие типоразмеры серии
Пластины фрезерные LMT для MultiEdge T90 PRO4 (LNMU) — 5 позиций серии, LMT Tools.
Совместимость
Связанные позиции, подобранные по обозначениям и размерам — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
7213597 подходит к этим позициям по обозначению и размерам посадки.
Корпуса сборных фрез9
- 7167586Фреза сборная LMT MultiEdge T90 PRO4 насадная Ø50 · FMP90T L13.050AN-I
- 7167587Фреза сборная LMT MultiEdge T90 PRO4 насадная Ø50 · FMP90T L13.050AN-IF
- 7167588Фреза сборная LMT MultiEdge T90 PRO4 насадная Ø63 · FMP90T L13.063AN-I
- 7167589Фреза сборная LMT MultiEdge T90 PRO4 насадная Ø63 · FMP90T L13.063AN-IF
- 7167590Фреза сборная LMT MultiEdge T90 PRO4 насадная Ø80
- 7167593Фреза сборная LMT MultiEdge T90 PRO4 насадная Ø100
- 7167596Фреза сборная LMT MultiEdge T90 PRO4 насадная Ø160
- 7327513Фреза сборная LMT MultiEdge T90 PRO4 Helical Ø63 · FRP90T L13.063AN-I
- 7329390Фреза сборная LMT MultiEdge T90 PRO4 Helical Ø63 · FRP90T L13.063AN-IF
