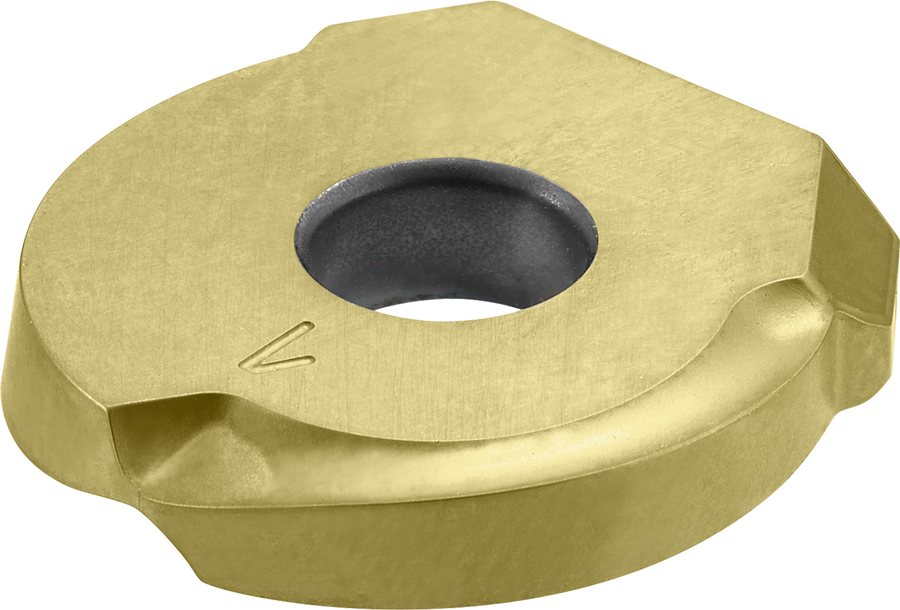

Пластина фрезерная LMT CopyMax CMR CMR 20 SR LCPK30M
LMT Tools · Пластины фрезерные LMT для CopyMax (CMR) · арт. 7234967

Пластина фрезерная LMT CopyMax CMR CMR 20 SR LCPK30M

Пластина фрезерная LMT CopyMax CMR CMR 20 SR LCPK30M; покрытие AlTin, материал LCPK30M

Пластина (обозначение производителя)CMR 20 SR
Диаметр вписанной окружности d20 мм
Толщина пластины s3,4 мм
Задний угол9 °
Число режущих кромок пластины1
Исполнение пластиныправое
Диаметр крепёжного отверстия d15,7 мм
Марка инструментального материалаLCPK30M
ПокрытиеAlTin
Обрабатываемые материалы (группы ISO)P, K
Масса0,017 кг
Номер серии в каталоге LMTCopyMax
Заказное обозначение LMTCMR 20 SR LCPK30M

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 7234967 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: CMR- черновая обработкаPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: CopyMax: копировальное фрезерование для штампов и пресс-форм (нем., англ.)PDF, 2.2 МБ, LMT ToolsОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT для CopyMax (CMR) — 10 позиций серии, LMT Tools.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммЧисло режущих кромок пластиныДиаметр крепёжного отверстия d1, ммМарка инструментального материалаВ список
7167186CMR 16 DR162,525,2LWNS30M
7167188CMR 25 DR254,426,2LWNS30M
7167561CMR 16 DR162,525,2LCPK30M
7167562CMR 20 DR203,425,7LCPK30M
7167563CMR 25 DR254,426,2LCPK30M
7189771CMR 32 DR325,328,9LWNS30M
7189772CMR 32 DR325,328,9LCPK30M
7234965CMR 16 SR162,515,2LCMS35M
7234967CMR 20 SR203,415,7LCPK30MТекущая
7234970CMR 25 SR254,416,2LCPK30M

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

7234967 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез1

  • 7168015Фреза сборная LMT CopyMax2 хвостовик Ø20
