Шпиндель приводной пильно-фрезерный со смещением EWS 84.5522VLHP2I2TKWZ67MB75, хвостовик Ø55, оправка Ø22
EWS · Шпиндели приводные пильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 84.5522VLHP2I2TKWZ67MB75

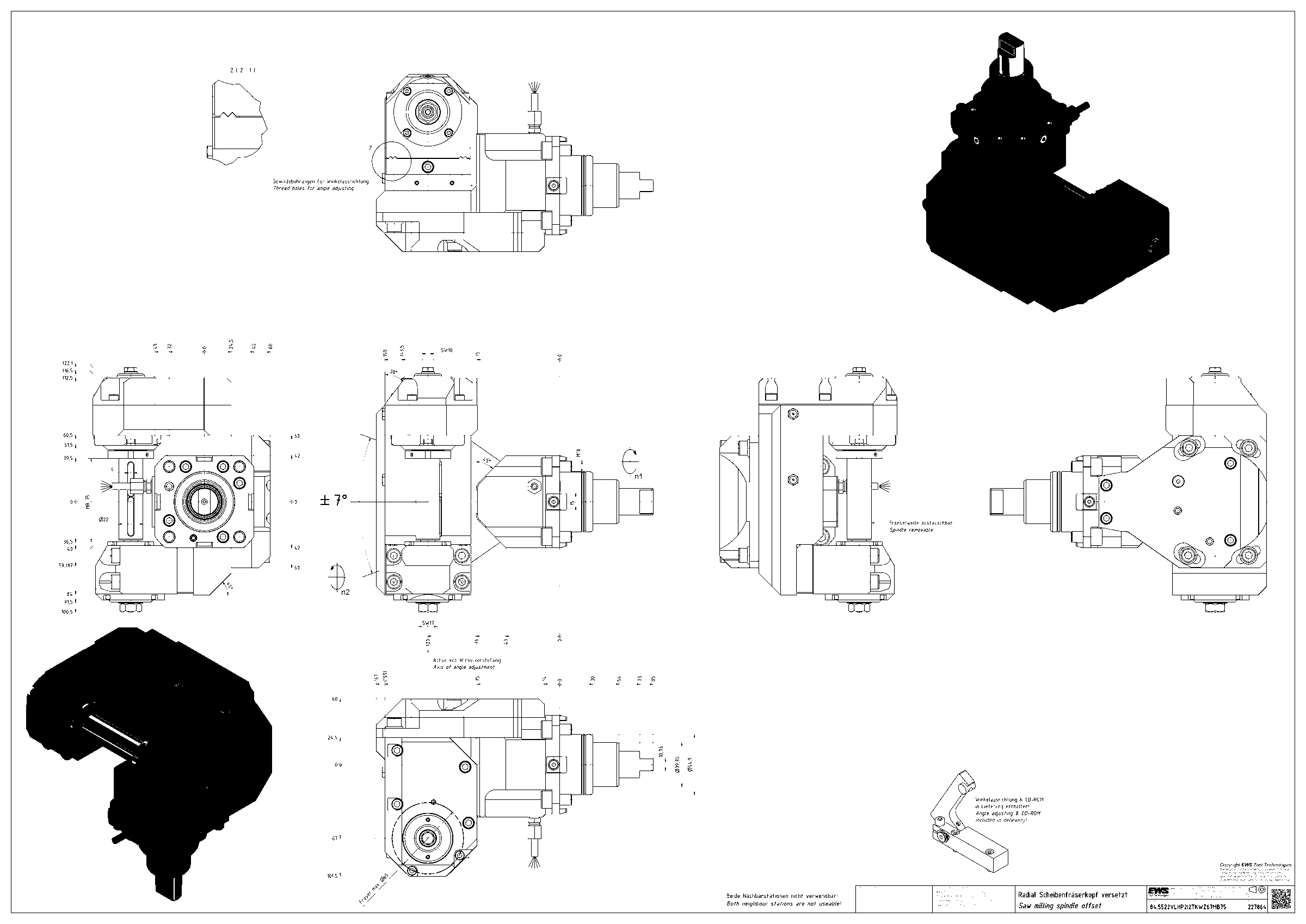

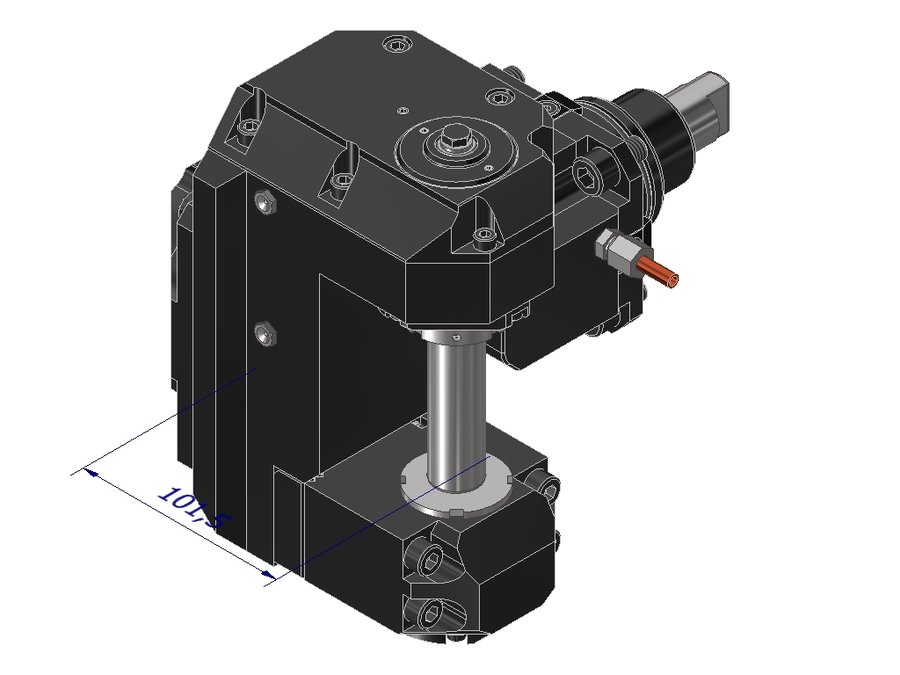

Шпиндель приводной пильно-фрезерный со смещением EWS 84.5522VLHP2I2TKWZ67MB75, хвостовик Ø55, оправка Ø22

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаоправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)
Масса16,732 кг
Заказной номер EWS227864
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент40 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 84.5522VLHP2I2TKWZ67MB75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Модульные фрезы — высокоточное нарезание зубчатых колёс

Модульные фрезы позволяют изготавливать наружные зубчатые венцы на станках без оси Y-B. Ось B при этом можно заменить сравнительно небольшими вложениями. Теперь зубчатые колёса до модуля 3 можно нарезать даже на станках с VDI40/BMT65/BMT75.

  • Фрезерная головка бесступенчато регулируется на 360°
  • Зубчатые венцы до модуля 3 (в зависимости от исполнения)
  • Шпиндель для крепления фрезы легко заменяется (Ø8–Ø32)
  • Необходимо включить цикл зубофрезерования (связь привода инструмента с осью C)
  • Соседние позиции револьверной головки могут оставаться свободными

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 84.5522VLHP2I2TKWZ67MB75.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • DIN1810 A - 40X42Ключ крючковый с носиком EWS DIN1810 A - 40X42, для гаек с наружной резьбой
