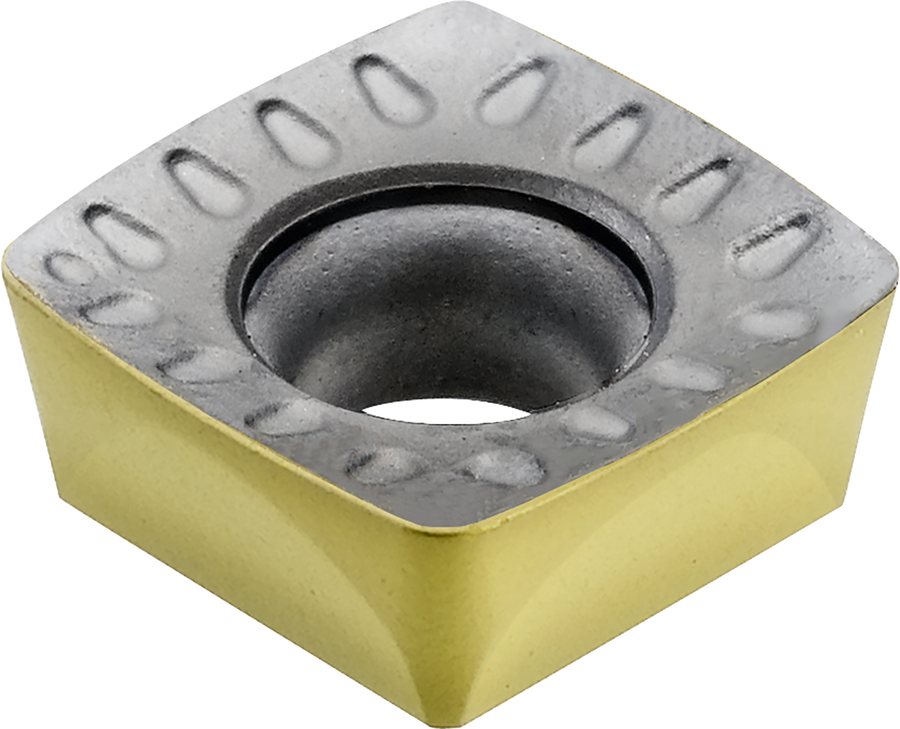

Пластина фрезерная LMT 4Feed XCNT XCNT 120520 EN-TR LCPM40M
LMT Tools · Пластины фрезерные LMT для MultiEdge 4Feed (XCNT) · арт. 9186206

Пластина фрезерная LMT 4Feed XCNT XCNT 120520 EN-TR LCPM40M

Пластина фрезерная LMT 4Feed XCNT XCNT 120520 EN-TR LCPM40M; материал LCPM40M

Пластина (обозначение производителя)XCNT 120520 EN-TR
Диаметр вписанной окружности d12,7 мм
Толщина пластины s5,56 мм
Длина режущей кромки12,7 мм
Длина пластины l12,7 мм
Ширина пластины d12,7 мм
Радиус при вершине r2 мм
Угол при вершине пластины90 °
Главный угол в плане10 °
Задний угол7 °
Передний угол пластины15 °
Число режущих кромок пластины4
Класс допуска пластиныN
Исполнение пластинынейтральное
Стружколом (обозначение)TR
Диаметр крепёжного отверстия d15,2 мм
Марка инструментального материалаLCPM40M
Обрабатываемые материалы (группы ISO)P
Масса0,008 кг
Номер серии в каталоге LMTXCNT
Заказное обозначение LMTXCNT 120520EN-TR LCPM40M
Задний угол зачистной кромки7 °
Длина зачистной кромки0,1 мм

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 9186206 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: MultiEdge 4FeedPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT для MultiEdge 4Feed (XCNT) — 23 позиции серии, LMT Tools.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммДлина режущей кромки, ммДлина пластины l, ммШирина пластины d, ммРадиус при вершине r, ммДиаметр крепёжного отверстия d1, ммМарка инструментального материалаВ список
7047950XCNT 09T312 SN-TR9,523,979,529,529,521,23,8LCK10M
7159747XCNT 09T312 EN9,523,979,529,52121,23,8LCP40M
7159748XCNT 09T312 EN9,523,979,529,529,521,23,8LCM45M
7159749XCNT 09T312 EN9,523,979,529,529,521,23,8LCKP10M
7159750XCNT 120520 EN12,75,5612,712,712,725,2LCP40M
7159751XCNT 120520 EN12,75,5612,712,712,725,2LCM45M
9186206XCNT 120520 EN-TR12,75,5612,712,712,725,2LCPM40MТекущая
9186350XCNT 09T312 EN-TR9,523,979,529,529,521,23,8LCPM40M
9186351XCNT 09T312 EN-TR9,523,979,529,529,521,23,8LCPK10M
9186375XCNT 070308 EN-TR7,943,187,947,947,940,83,4LCPM40M
9186376XCNT 070308 EN-TR7,943,187,947,947,940,83,4LCPK10M
9186377XCNT 070308 EN-TR7,943,187,947,947,940,83,4LCKP10M
Показать ещё · всего в серии 23

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

9186206 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез10

  • 7028501Фреза сборная LMT MultiEdge 4Feed насадная Ø23 · FCP V12.042AN-IW
  • 7028502Фреза сборная LMT MultiEdge 4Feed насадная Ø23 · FCP V12.042AN-I
  • 7028503Фреза сборная LMT MultiEdge 4Feed насадная Ø33,1 · FCP V12.052AN-IW
  • 7028504Фреза сборная LMT MultiEdge 4Feed насадная Ø33,1 · FCP V12.052AN-I
  • 7028505Фреза сборная LMT MultiEdge 4Feed насадная Ø47,1 · FCP V12.066AN-IW
  • 7028506Фреза сборная LMT MultiEdge 4Feed насадная Ø47,1 · FCP V12.066AN-I
  • 7028507Фреза сборная LMT MultiEdge 4Feed насадная Ø47,1 · FCP V12.066AN-IF
  • 7028508Фреза сборная LMT MultiEdge 4Feed насадная Ø61,2 · FCP V12.080AN-IW
  • 7028509Фреза сборная LMT MultiEdge 4Feed насадная Ø61,2 · FCP V12.080AN-I
  • 7028511Фреза сборная LMT MultiEdge 4Feed насадная Ø81,2
