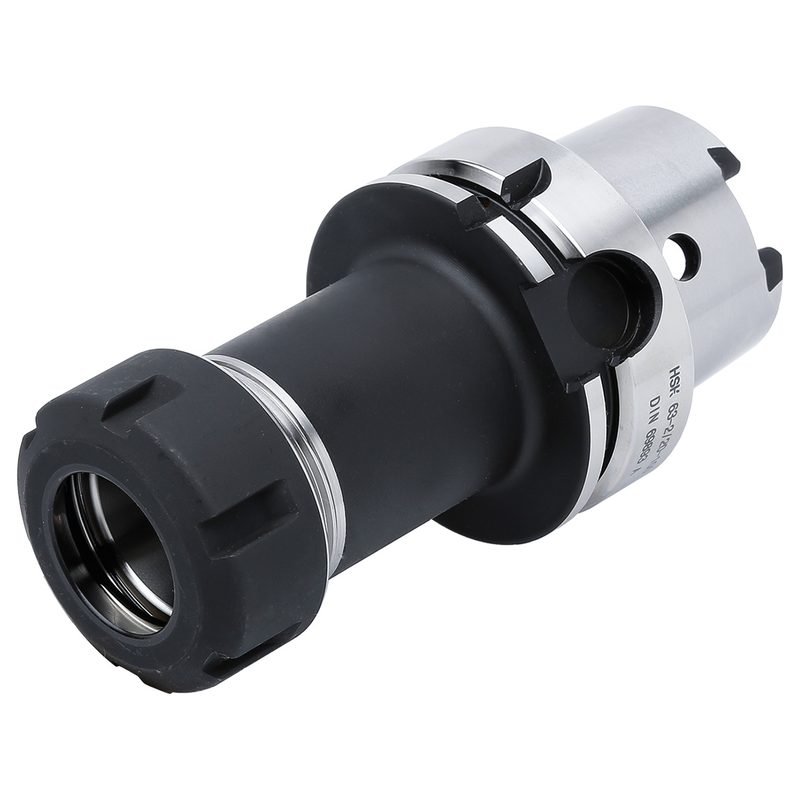

Цанговый патрон ER HSK 63 - 2/13 - 100, ER 20, ISO 12164 [DIN 69893], HSK-A, A63.02.13
Kemmler · Цанговые патроны ER — HSK-A (ISO 12164) · арт. A63.02.13

Цанговый патрон ER HSK 63 - 2/13 - 100, ER 20, ISO 12164 [DIN 69893], HSK-A, A63.02.13

Присоединение к станку (ADINTMS)ISO 12164 (HSK-A)
Присоединение инструмента (ADINTWS)Цанга ER, ISO 15488 (DIN 6499)
БалансировкаG2,5, 25 000 об/мин
Диапазон диаметров зажимаемого инструмента (DCONWS), мм2 – 13
EAN4250001111601
Масса1 кг
Конус / размер присоединенияHSK-A 63
Диаметр гайки (DLN)35 мм

Другие типоразмеры серии

Цанговые патроны ER — HSK-A (ISO 12164) — 49 позиций серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69893-1 (HSK-A).

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгКонус / размер присоединенияДиаметр гайки (DLN), ммВ список
A50.02.202 – 201,2HSK-A 5050
A63.02.101 – 101HSK-A 6332
A63.02.10.01 – 100,9HSK-A 6332
A63.02.10.11 – 101,4HSK-A 6332
A63.02.10.31 – 101,2HSK-A 6332
A63.02.10.1301 – 101HSK-A 6332
A63.02.132 – 131HSK-A 6335Текущая
A63.02.13.02 – 131HSK-A 6335
A63.02.13.12 – 131,5HSK-A 6335
A63.02.13.32 – 131,5HSK-A 6335
A63.02.13.1302 – 131HSK-A 6335
A63.02.162 – 161,1HSK-A 6342
Показать ещё · всего в серии 49

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A63.02.13.

Цанги2

  • 428E-SНабор цанг ER20, 428E, 12-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, 428E-S
  • 428EP-SНабор цанг, 5 µm, ER20, 428EP, DIN 6499 B (ISO 15488 B) в деревянной подставке, 428EP-S

Гайки цанговые1

  • 110.02.13Зажимная гайка ER 20, 2-13, сбалансированный, ISO 15488 (DIN 6499), 110.02.13

Ключи и отвёртки1

  • 02.13Ключ для гаек, ER20, 2-13, Ø35 мм, 02.13

Документы по позиции

Для этой позиции документы пока не привязаны.
