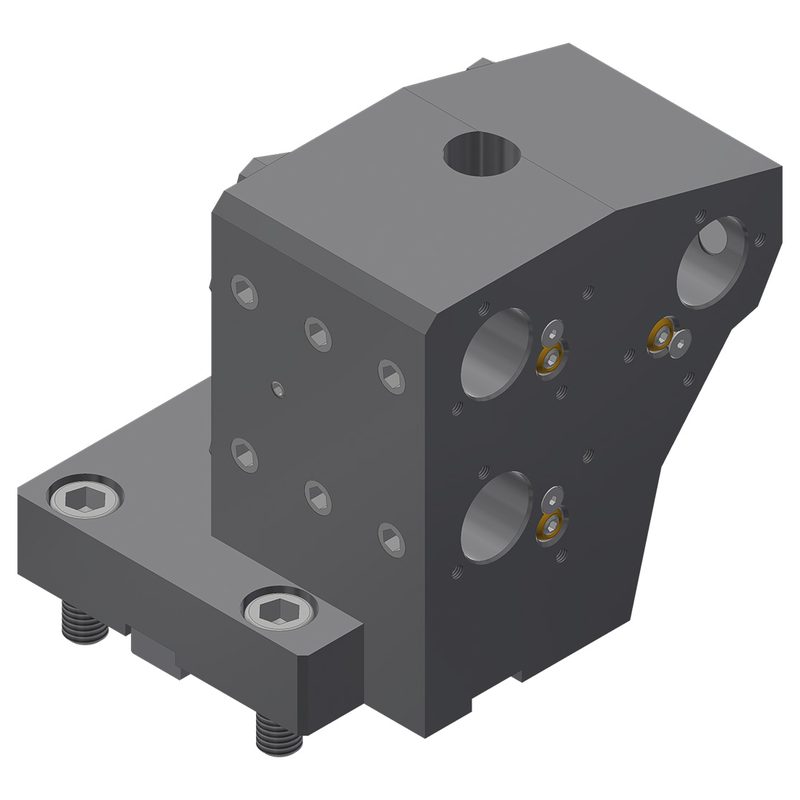

Оправка с цилиндрическим хвостовиком, 3x Зажимной Ø25 мм со стороны инструмента диаметр отверстия 2x Ø25 мм, 1x Ø 25 мм -15° X=50/80, AW.107.265.25.753
Kemmler · Блоки BMT 65 — BMT 65 (Haas) · арт. AW.107.265.25.753

Оправка с цилиндрическим хвостовиком, 3x Зажимной Ø25 мм со стороны инструмента диаметр отверстия 2x Ø25 мм, 1x Ø 25 мм -15° X=50/80, AW.107.265.25.753

Присоединение к станку (ADINTMS)Приводной револьвер BMT65
EAN4250001141394
Масса8,25 кг
Размер B1 (по чертежу производителя)127 мм
Размер B2 (по чертежу производителя)77 мм
Размер D2 (по чертежу производителя)25 мм
Размер H1 (по чертежу производителя)151 мм
Размер H2 (по чертежу производителя)48 мм
Размер H3 (по чертежу производителя)23 мм
Размер H4 (по чертежу производителя)77,82 мм
Размер L1 (по чертежу производителя)130,5 мм
Размер L2 (по чертежу производителя)107 мм
Размер L3 (по чертежу производителя)96,755 мм
Размер L4 (по чертежу производителя)56 мм
Размер S1 (по чертежу производителя)70 мм
Размер S2 (по чертежу производителя)73 мм

Другие типоразмеры серии

Блоки BMT 65 — BMT 65 (Haas) — 12 позиций серии, Kemmler.

АртикулМасса, кгВ список
AW.102.065.25.7554,9
AW.103.065.25.7535,65
AW.103.065.25.7557,55
AW.103.065.25.75610,1
AW.105.065.26.7532,8
AW.107.265.25.7538,25Текущая
AW.107.265.25.75614,35
AW.107.265.40.7504,7
AW.221.065.20.7514,5
AW.221.065.20.7564,5
AW.221.265.20.75110,5
AW.221.265.20.75610,5

Документы по позиции

Для этой позиции документы пока не привязаны.
