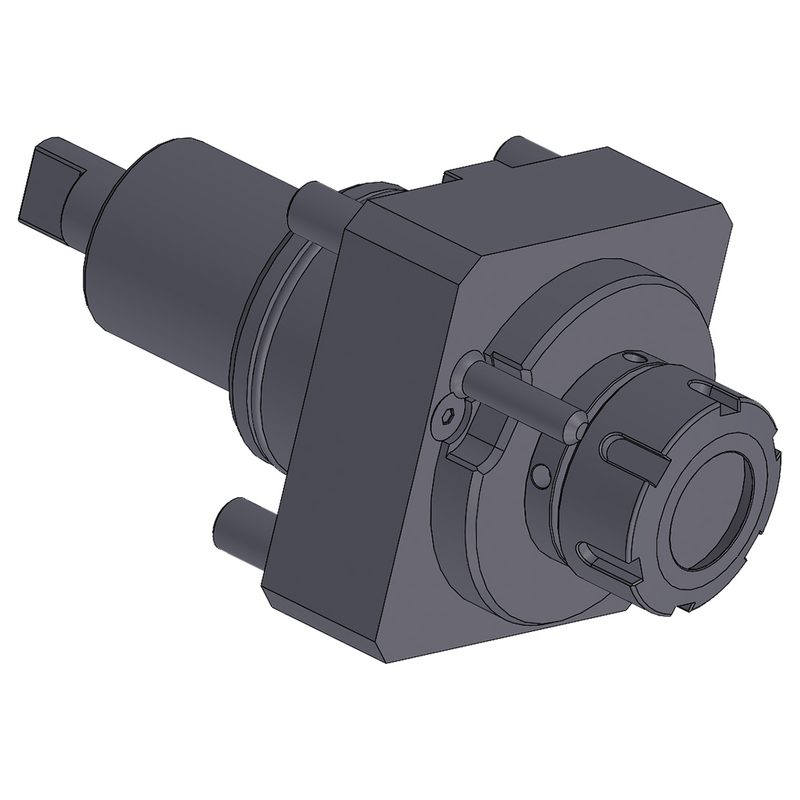

Axial-Bohr-u.Fräskopf, диапазон зажима = 2 - 20 (ER 32) Тип = ISO 15488-B (DIN 6499 B) передаточное число i=1:1, AW.221.065.20.751
Kemmler · Блоки BMT 65 — BMT 65 (Haas) · арт. AW.221.065.20.751

Axial-Bohr-u.Fräskopf, диапазон зажима = 2 - 20 (ER 32) Тип = ISO 15488-B (DIN 6499 B) передаточное число i=1:1, AW.221.065.20.751

Присоединение к станку (ADINTMS)Приводной револьвер BMT65
Давление СОЖ (CP)20 бар
Диапазон диаметров зажимаемого инструмента (DCONWS), мм2 – 20
EAN4250001141868
Масса4,5 кг
Момент затяжки (TQ)70 Н·м
Система / типоразмер470E | ER 32
Размер B1 (по чертежу производителя)94 мм
Размер H1 (по чертежу производителя)94 мм
Размер L1 (по чертежу производителя)76,3 мм
Размер L2 (по чертежу производителя)112 мм
Размер L3 (по чертежу производителя)43,7 мм
Размер L4 (по чертежу производителя)32 мм
Размер L5 (по чертежу производителя)32 мм
Размер S1 (по чертежу производителя)70 мм
Размер S2 (по чертежу производителя)73 мм

Другие типоразмеры серии

Блоки BMT 65 — BMT 65 (Haas) — 12 позиций серии, Kemmler.

АртикулМасса, кгВ список
AW.102.065.25.7554,9
AW.103.065.25.7535,65
AW.103.065.25.7557,55
AW.103.065.25.75610,1
AW.105.065.26.7532,8
AW.107.265.25.7538,25
AW.107.265.25.75614,35
AW.107.265.40.7504,7
AW.221.065.20.7514,5Текущая
AW.221.065.20.7564,5
AW.221.265.20.75110,5
AW.221.265.20.75610,5

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к AW.221.065.20.751.

Цанги2

  • 470E-SНаборы цанг ER32, 470E, 18-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, 470E-S
  • 470EP-SНабор цанг, 5 µm, ER32, 470EP, DIN 6499 B (ISO 15488 B), 470EP-S

Гайки цанговые1

  • 110.02.20Зажимная гайка ER 32, 2-20, сбалансированный, ISO 15488 (DIN 6499), 110.02.20

Запчасти к инструменту1

  • 02.20Ключ для гаек, ER32, 2-20, Ø50 мм, 02.20
