Kemmler · Резьбонарезные патроны с компенсацией длины — PSK / Capto-совместимый (ISO 26623) · арт. C4.16.20

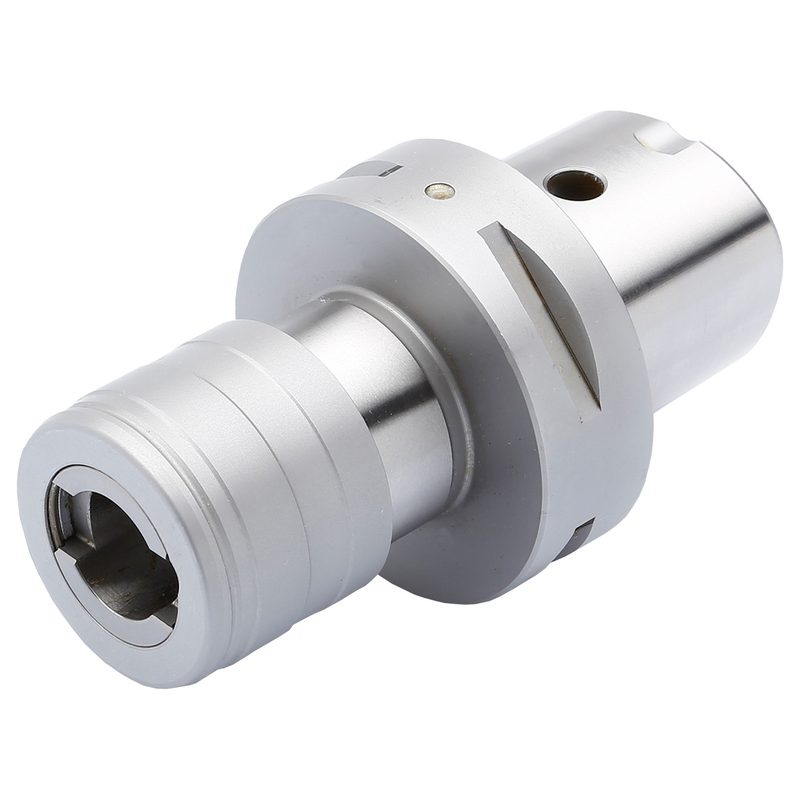

Быстросменный резьбонарезной патрон PSK 40 - M5-M22 - Gr. 2, ISO 26623, полигональный хвостовик, C4.16.20
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Присоединение инструмента (ADINTWS) | Быстросменное крепление SWB |
| Наружный диаметр (BD) | 53 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 31 мм |
| EAN | 4250001133894 |
| Вылет (LPR) | 110 мм |
| Масса | 1,8 кг |
| Диапазон зажима | M5 M22 |
| Конус / размер присоединения | PSK 40 (C4) |
| Компенсация длины (LCOMP) | 12,5 мм |
| Группа размера (SZID) | 2 |
Другие типоразмеры серии
Резьбонарезные патроны с компенсацией длины — PSK / Capto-совместимый (ISO 26623) — 10 позиций серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Вылет (LPR), мм | Масса, кг | Диапазон зажима | Конус / размер присоединения | Группа размера (SZID) | В список |
|---|---|---|---|---|---|---|---|---|
| C4.16.12 | 36 | 19 | 80 | 1,8 | M3 M14 | PSK 40 (C4) | 1 | |
| C4.16.20 | 53 | 31 | 110 | 1,8 | M5 M22 | PSK 40 (C4) | 2 | Текущая |
| C5.16.12 | 36 | 19 | 80 | 1,8 | M3 M14 | PSK 50 (C5) | 1 | |
| C5.16.20 | 53 | 31 | 115 | 1,8 | M5 M22 | PSK 50 (C5) | 2 | |
| C6.16.12 | 36 | 19 | 90 | 1,2 | M3 M14 | PSK 63 (C6) | 1 | |
| C6.16.20 | 53 | 31 | 120 | 1,8 | M5 M22 | PSK 63 (C6) | 2 | |
| C6.16.36 | 78 | 48 | 170 | 3,9 | M14 M36 | PSK 63 (C6) | 3 | |
| C8.16.12 | 36 | 19 | 85 | 1,2 | M3 M14 | PSK 80 (C8) | 1 | |
| C8.16.20 | 53 | 31 | 110 | 1,8 | M5 M22 | PSK 80 (C8) | 2 | |
| C8.16.36 | 78 | 48 | 160 | 3,9 | M14 M36 | PSK 80 (C8) | 3 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C4.16.20.
Патроны резьбонарезные1
- 701.16.12-SБыстросменные вставки с муфта 11-частный набор M5/M22 Gr.2, в деревянном футляре 701.G02, 701.16.12-S
Переходники1
- 16.00.0201Переходной адаптер для быстросменные вставки Gr. 2 на Gr. 1, 16.00.0201
