Kemmler · Резьбонарезные патроны с компенсацией длины — PSK / Capto-совместимый (ISO 26623) · арт. C8.16.12

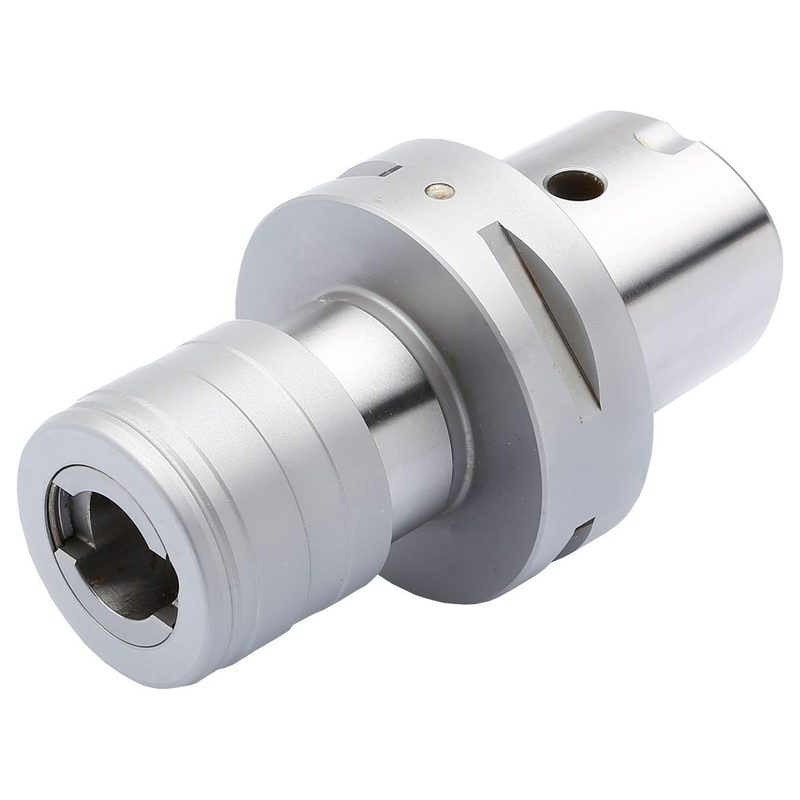

Быстросменный резьбонарезной патрон PSK 80 - M3-M14 - Gr.1, ISO 26623, полигональный хвостовик, C8.16.12
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Присоединение инструмента (ADINTWS) | Быстросменное крепление SWB |
| Наружный диаметр (BD) | 36 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 19 мм |
| EAN | 4250000028498 |
| Вылет (LPR) | 85 мм |
| Масса | 1,2 кг |
| Диапазон зажима | M3 M14 |
| Конус / размер присоединения | PSK 80 (C8) |
| Компенсация длины (LCOMP) | 7,5 мм |
| Группа размера (SZID) | 1 |
Другие типоразмеры серии
Резьбонарезные патроны с компенсацией длины — PSK / Capto-совместимый (ISO 26623) — 10 позиций серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Вылет (LPR), мм | Масса, кг | Диапазон зажима | Конус / размер присоединения | Группа размера (SZID) | В список |
|---|---|---|---|---|---|---|---|---|
| C4.16.12 | 36 | 19 | 80 | 1,8 | M3 M14 | PSK 40 (C4) | 1 | |
| C4.16.20 | 53 | 31 | 110 | 1,8 | M5 M22 | PSK 40 (C4) | 2 | |
| C5.16.12 | 36 | 19 | 80 | 1,8 | M3 M14 | PSK 50 (C5) | 1 | |
| C5.16.20 | 53 | 31 | 115 | 1,8 | M5 M22 | PSK 50 (C5) | 2 | |
| C6.16.12 | 36 | 19 | 90 | 1,2 | M3 M14 | PSK 63 (C6) | 1 | |
| C6.16.20 | 53 | 31 | 120 | 1,8 | M5 M22 | PSK 63 (C6) | 2 | |
| C6.16.36 | 78 | 48 | 170 | 3,9 | M14 M36 | PSK 63 (C6) | 3 | |
| C8.16.12 | 36 | 19 | 85 | 1,2 | M3 M14 | PSK 80 (C8) | 1 | Текущая |
| C8.16.20 | 53 | 31 | 110 | 1,8 | M5 M22 | PSK 80 (C8) | 2 | |
| C8.16.36 | 78 | 48 | 160 | 3,9 | M14 M36 | PSK 80 (C8) | 3 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C8.16.12.
Патроны резьбонарезные1
- 701.16.11-SБыстросменные вставки с муфта 10-частный набор M3/M14 Gr.1, в деревянном футляре 701.G01, 701.16.11-S
Принадлежности и оснастка для настройки инструмента1
- 707.1.080Монтажный блок универсальный с шарикоподшипник HSK A80 - E80 - F80 - C8, 707.1.080
