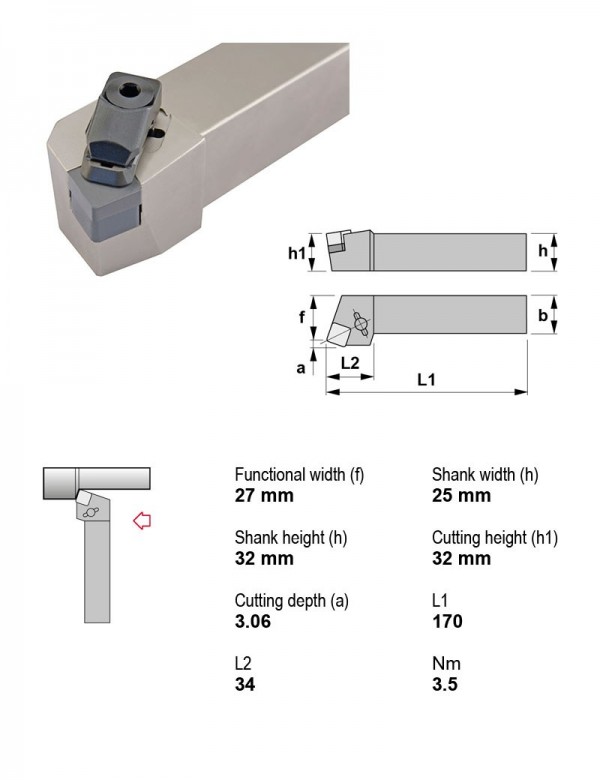

Державка токарная керамическая, 32X25, 75°, правое, Применение Точение, Форма пластины S — квадратная 90°
Canela · Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) · арт. CSRNR3225P12-4CD

Державка токарная керамическая, 32X25, 75°, правое, Применение Точение, Форма пластины S — квадратная 90°

ПрименениеТочение
Главный угол в плане75°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки32X25
Форма пластиныS — квадратная 90°

Другие типоразмеры серии

Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) — 142 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияСечение державкиВ список
CSRNR2525M12-4CDТочение75°Правое25X25
CSRNR2525M12-4CXТочение75°Правое25X25
CSRNR2525M12-7CDТочение75°Правое25X25
CSRNR2525M12-7CXТочение75°Правое25X25
CSRNR2525M15-CDТочение75°Правое25X25
CSRNR2525M15-CXТочение75°Правое25X25
CSRNR3225P12-4CDТочение75°Правое32X25Текущая
CSRNR3225P12-4CXТочение75°Правое32X25
CSRNR3225P12-7CDТочение75°Правое32X25
CSRNR3225P12-7CXТочение75°Правое32X25
CSRNR3225P15-CDТочение75°Правое32X25
CSRNR3225P15-CXТочение75°Правое32X25
Показать ещё · всего в серии 142

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CSRNR3225P12-4CD.

Пластины токарные по ISO 18324

  • SNGN120404CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • SNGN120408CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8, Толщина пластины 4,76 мм
  • SNGN120420CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2, Радиус при вершине 2,0, Толщина пластины 4,76 мм
  • SNGN120424CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2, Радиус при вершине 2,4, Толщина пластины 4,76 мм

Запчасти к инструменту3

  • 2417Прижим для керамических пластин M8×1,25 2417
  • 9414Стружколом 9414
  • ISSN-454Пластина опорная квадратная ISSN-454

Винты для пластин1

  • 1160Винт Torx M6×1 1160

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
