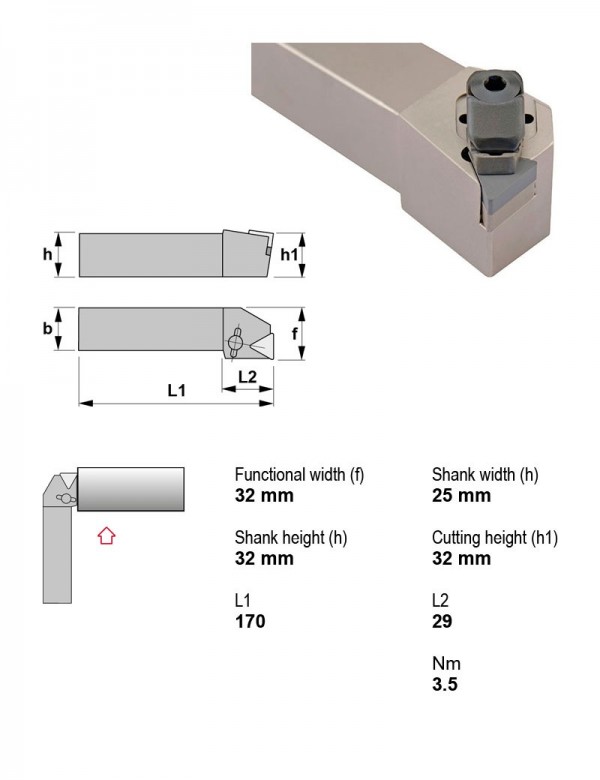

Державка токарная керамическая, 32X25, 90°, левое, Применение Внутреннее торцевание
Canela · Державки токарные керамические — прижим сверху, пластина T (треугольная 60°) · арт. CTFNL3225P16-7CD

Державка токарная керамическая, 32X25, 90°, левое, Применение Внутреннее торцевание

ПрименениеВнутреннее торцевание
Главный угол в плане90°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Сечение державки32X25
Форма пластиныT — треугольная 60°

Другие типоразмеры серии

Державки токарные керамические — прижим сверху, пластина T (треугольная 60°) — 16 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеНаправление резанияСечение державкиВ список
CTFNL2525M16-4CDВнутреннее торцеваниеЛевое25X25
CTFNL2525M16-7CDВнутреннее торцеваниеЛевое25X25
CTFNL3225P16-4CDВнутреннее торцеваниеЛевое32X25
CTFNL3225P16-7CDВнутреннее торцеваниеЛевое32X25Текущая
CTFNR2525M16-4CDВнутреннее торцеваниеПравое25X25
CTFNR2525M16-7CDВнутреннее торцеваниеПравое25X25
CTFNR3225P16-4CDВнутреннее торцеваниеПравое32X25
CTFNR3225P16-7CDВнутреннее торцеваниеПравое32X25
CTGNL2525M16-4CDТочениеЛевое25X25
CTGNL2525M16-7CDТочениеЛевое25X25
CTGNL3225P16-4CDТочениеЛевое32X25
CTGNL3225P16-7CDТочениеЛевое32X25
Показать ещё · всего в серии 16

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTFNL3225P16-7CD.

Запчасти к инструменту3

  • 2413Прижим для керамических пластин M8×1,25 2413
  • 9416Стружколом 9416
  • ITSN-324Пластина опорная треугольная ITSN-324

Пластины токарные по ISO 18322

  • TNGN160708CC2Пластина токарная, треугольная 60°, IC 9,52 мм, сплав CC2, Радиус при вершине 0,8, Толщина пластины 7,94 мм
  • TNGN160712CC2Пластина токарная, треугольная 60°, IC 9,52 мм, сплав CC2, Радиус при вершине 1,2, Толщина пластины 7,94 мм

Винты для пластин1

  • 1150Винт Torx M5×0,8 1150

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
