Canela · Державки токарные керамические — точение · арт. CTGNR2525M16-7CD

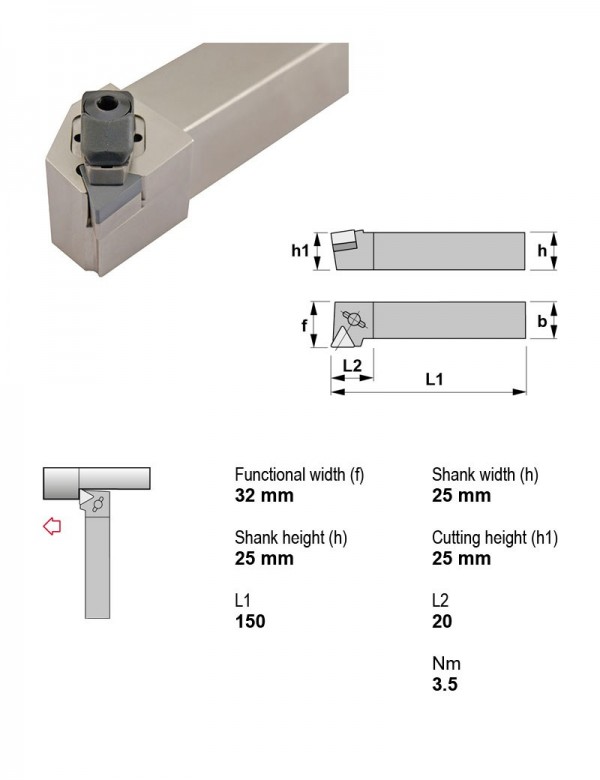

Державка токарная керамическая, 25X25, 90°, правое
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные керамические — точение — 108 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Направление резания | Сечение державки | Форма пластины | В список |
|---|---|---|---|---|---|
| CSXNR3225P12-7CD | 85° | Правое | 32X25 | S — квадратная 90° | |
| CSXNR3225P12-7CX | 85° | Правое | 32X25 | S — квадратная 90° | |
| CSXNR3225P15-CD | 85° | Правое | 32X25 | S — квадратная 90° | |
| CSXNR3225P15-CX | 85° | Правое | 32X25 | S — квадратная 90° | |
| CTGNL2525M16-4CD | 90° | Левое | 25X25 | T — треугольная 60° | |
| CTGNL2525M16-7CD | 90° | Левое | 25X25 | T — треугольная 60° | |
| CTGNL3225P16-4CD | 90° | Левое | 32X25 | T — треугольная 60° | |
| CTGNL3225P16-7CD | 90° | Левое | 32X25 | T — треугольная 60° | |
| CTGNR2525M16-4CD | 90° | Правое | 25X25 | T — треугольная 60° | |
| CTGNR2525M16-7CD | 90° | Правое | 25X25 | T — треугольная 60° | Текущая |
| CTGNR3225P16-4CD | 90° | Правое | 32X25 | T — треугольная 60° | |
| CTGNR3225P16-7CD | 90° | Правое | 32X25 | T — треугольная 60° |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTGNR2525M16-7CD.
Пластины токарные по ISO 18322
- TNGN160708CC2Пластина токарная, треугольная 60°, IC 9,52 мм, сплав CC2
- TNGN160712CC2Пластина токарная, треугольная 60°, IC 9,52 мм, сплав CC2
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
