Kemmler · Прецизионные цанговые патроны ER — MAS-BT с двойным контактом (ISO 7388-2) · арт. DC.305.P2.20.070

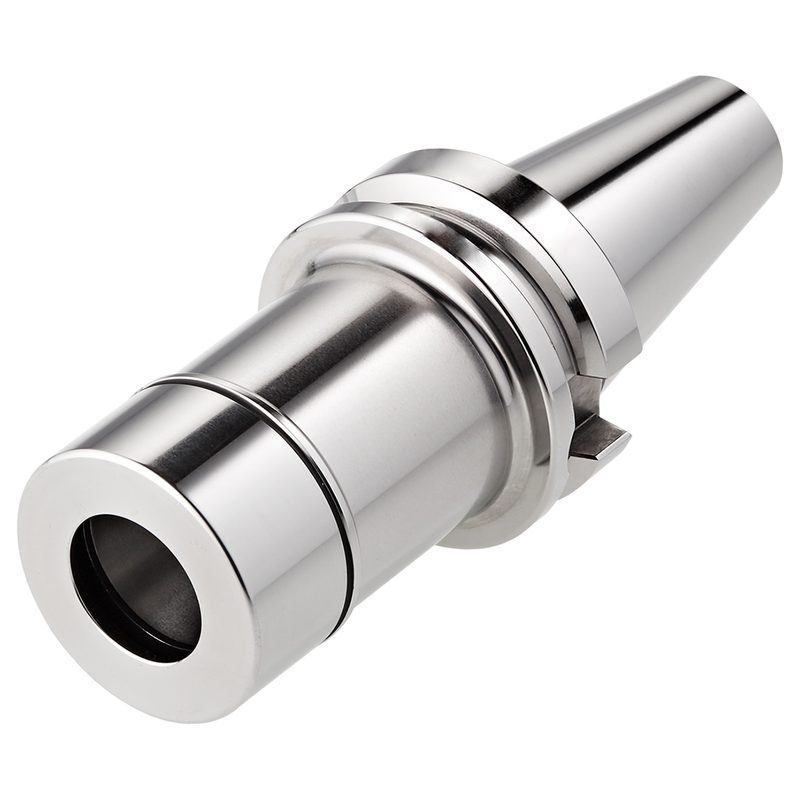

Прецизионный цанговый патрон ER BT 30 - 2/20 - 70 ER32, ~ ISO 7388-2 JD [JIS B 6339 AD], DC, DC.305.P2.20.070

Присоединение к станку (ADINTMS)	ISO 7388-2 (MAS-BT)
Балансировка	G2,5, 25 000 об/мин
Диапазон диаметров зажимаемого инструмента (DCONWS), мм	2 – 20
EAN	4250001167523
Форма хвостовика (CNSC)	AD
Вылет (LPR)	70 мм
Масса	0,8 кг
Биение	< 3 мкм
Конус / размер присоединения	BT-DC 30
Резьба (THID)	M16 x 2,0
Система / типоразмер	470E \| ER 32
Диаметр гайки (DLN)	50 мм
Длина корпуса (LB)	48 мм

Другие типоразмеры серии

Прецизионные цанговые патроны ER — MAS-BT с двойным контактом (ISO 7388-2) — 3 позиции серии, Kemmler.

Артикул	Вылет (LPR), мм	Конус / размер присоединения	В список
DC.305.P2.20.070	70	BT-DC 30	Текущая
DC.405.P2.20.070	70	BT-DC 40
DC.405.P2.20.100	100	BT-DC 40

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к DC.305.P2.20.070.

800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
800.P2.20Насадка динамометрического ключа для прецизионный-Цанговый патрон система ER, 2-20 (ER32) D=50, 800.P2.20

110.P2.20Зажимная гайка ER 32, 2-20, сбалансированный, ISO 15488 (DIN 6499), 110.P2.20

470EPP-SНабор прецизионных цанг, биение < 3 µm ER 32, 470 EPP, 15-частный набор, ISO 15488 (ранее. DIN 6499), 470EPP-S
