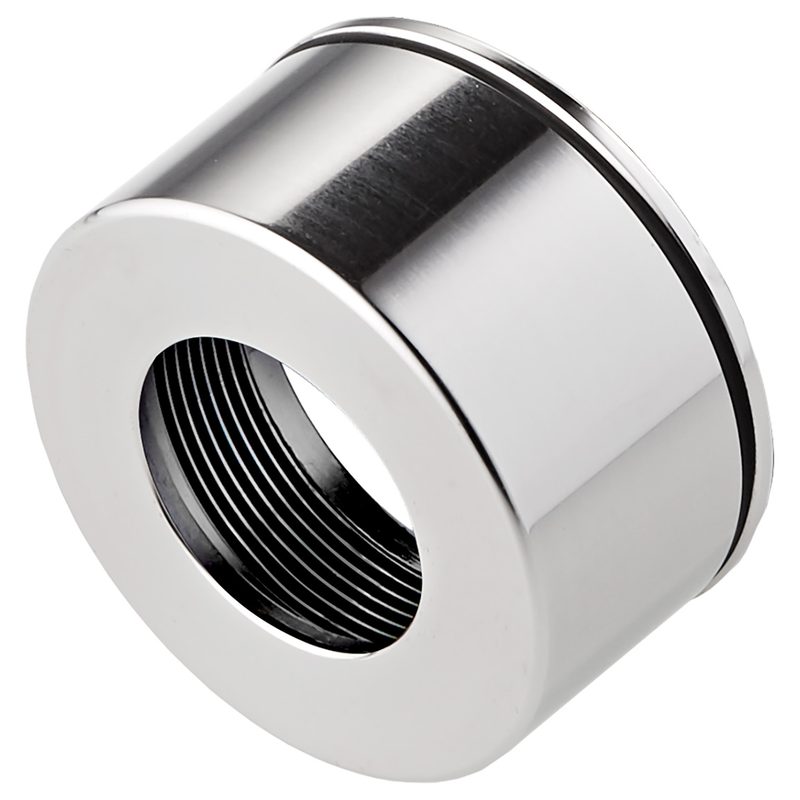

Зажимная гайка ER 32, 2-20, сбалансированный, ISO 15488 (DIN 6499), 110.P2.20
Kemmler · Зажимные гайки для цанг · арт. 110.P2.20

Зажимная гайка ER 32, 2-20, сбалансированный, ISO 15488 (DIN 6499), 110.P2.20

Диапазон диаметров зажимаемого инструмента (DCONWS), мм2 – 20
EAN4250001166694
Масса0,2 кг
Резьба станочной стороны (THSZMS)M40 × 1,5
Момент затяжки (TQ)170 Н·м
Система / типоразмер470 E | ER 32
Исполнение / для изделийISO 15488
Диаметр гайки (DLN)50 мм
Размер HLN (по чертежу производителя)27 мм

Другие типоразмеры серии

Зажимные гайки для цанг — 33 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгРезьба станочной стороны (THSZMS)Система / типоразмерДиаметр гайки (DLN), ммВ список
110.02.13.62 – 130,1M25 × 1,5428E | ER 2034
110.02.162 – 160,15M32 × 1,5430E | ER 2542
110.02.16.32 – 160,1M30 x 1430E | ER 2535
110.02.16.62 – 160,1M32 × 1,5430E | ER 2542
110.02.202 – 200,2M40 × 1,5470E | ER 3250
110.02.263 – 260,35M50 × 1,5472E | ER 4063
110.P2.202 – 200,2M40 × 1,5470 E | ER 3250Текущая
112.01.162 – 160,2M33 × 1,5415E | OZ 1643
112.01.252 – 250,35M48 × 2462E | OZ 2560
112.01.323 – 320,5M60 × 2,5467E | OZ 3272
112.02.101 – 100,1M22 x 1,5426E | ER 1628
112.02.132 – 130,3M25×1,5428E | ER 2035
Показать ещё · всего в серии 33

Совместимость

Связанные позиции по данным производителя — 53 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 110.P2.20.

Ключи и отвёртки2

  • 02.P2.20Ключ для гаек, ER32, 2-20, Ø50 мм для прецизионный цанговый патрон ER, 02.P2.20
  • 800.P2.20Насадка динамометрического ключа для прецизионный-Цанговый патрон система ER, 2-20 (ER32) D=50, 800.P2.20

Подходит к позициям

У этих позиций 110.P2.20 указан производителем как подходящий.

Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)14

  • A40.P2.20.070Прецизионный цанговый патрон ER HSK 40 - 2/20 - 70, ER 32, ISO 12164 [DIN 69893], HSK-A, A40.P2.20.070
  • A50.P2.20.080Прецизионный цанговый патрон ER HSK 50 - 2/20 - 80, ER 32, ISO 12164 [DIN 69893], HSK-A, A50.P2.20.080
  • A63.P2.20.080Прецизионный цанговый патрон ER HSK 63 - 2/20 - 80, ER 32, ISO 12164 [DIN 69893], HSK-A, A63.P2.20.080
  • A63.P2.20.100Прецизионный цанговый патрон ER HSK 63 - 2/20 - 100, ER 32, ISO 12164 [DIN 69893], HSK-A, A63.P2.20.100
  • A63.P2.20.125Прецизионный цанговый патрон ER HSK 63 - 2/20 - 125, ER 32, ISO 12164 [DIN 69893], HSK-A, A63.P2.20.125
  • A63.P2.20.150Прецизионный цанговый патрон ER HSK 63 - 2/20 - 150, ER 32, ISO 12164 [DIN 69893], HSK-A, A63.P2.20.150
  • A63.P2.20.200Прецизионный цанговый патрон ER HSK 63 - 2/20 - 200, ER 32, ISO 12164 [DIN 69893], HSK-A, A63.P2.20.200
  • A100.P2.20.100Прецизионный цанговый патрон ER HSK 100 - 2/20 - 100, ER 32, ISO 12164 [DIN 69893], HSK-A, A100.P2.20.100
  • A100.P2.20.125Прецизионный цанговый патрон ER HSK 100 - 2/20 - 125, ER 32, ISO 12164 [DIN 69893], HSK-A, A100.P2.20.125
  • A100.P2.20.150Прецизионный цанговый патрон ER HSK 100 - 2/20 - 150, ER 32, ISO 12164 [DIN 69893], HSK-A, A100.P2.20.150
  • A100.P2.20.200Прецизионный цанговый патрон ER HSK 100 - 2/20 - 200, ER 32, ISO 12164 [DIN 69893], HSK-A, A100.P2.20.200
  • E40.P2.20.070Прецизионный цанговый патрон ER HSK 40 - 2/20 - 70, ER 32, DIN 69893-5, HSK-E, E40.P2.20.070
  • E50.P2.20.070Прецизионный цанговый патрон ER HSK 50 - 2/20 - 70, ER 32, DIN 69893-5, HSK-E, E50.P2.20.070
  • F63.P2.20.100Прецизионный цанговый патрон ER HSK 63 - 2/20 - 100, ER 32, DIN 69893-6, HSK-F, F63.P2.20.100

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)14

  • 305.P2.20.070Прецизионный цанговый патрон ER BT 30 - 2/20 - 70, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 305.P2.20.070
  • 405.P2.20.070Прецизионный цанговый патрон ER BT 40 - 2/20 - 70, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 405.P2.20.070
  • 405.P2.20.100Прецизионный цанговый патрон ER BT 40 - 2/20 - 100, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 405.P2.20.100
  • 405.P2.20.125Прецизионный цанговый патрон ER BT 40 - 2/20 - 125, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 405.P2.20.125
  • 405.P2.20.150Прецизионный цанговый патрон ER BT 40 - 2/20 - 150, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 405.P2.20.150
  • 405.P2.20.200Прецизионный цанговый патрон ER BT 40 - 2/20 - 200, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 405.P2.20.200
  • 505.P2.20.070Прецизионный цанговый патрон ER BT 50 - 2/20 - 70, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 505.P2.20.070
  • 505.P2.20.100Прецизионный цанговый патрон ER BT 50 - 2/20 - 100, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 505.P2.20.100
  • 505.P2.20.125Прецизионный цанговый патрон ER BT 50 - 2/20 - 125, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 505.P2.20.125
  • 505.P2.20.150Прецизионный цанговый патрон ER BT 50 - 2/20 - 150, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 505.P2.20.150
  • 505.P2.20.200Прецизионный цанговый патрон ER BT 50 - 2/20 - 200, ER 32, ISO 7388-2 JD [JIS B 6339 AD], 505.P2.20.200
  • DC.305.P2.20.070Прецизионный цанговый патрон ER BT 30 - 2/20 - 70 ER32, ~ ISO 7388-2 JD [JIS B 6339 AD], DC, DC.305.P2.20.070
  • DC.405.P2.20.070Прецизионный цанговый патрон ER BT 40 - 2/20 - 70, ER 32, ~ ISO 7388-2 JD [JIS B 6339 AD], DC, DC.405.P2.20.070
  • DC.405.P2.20.100Прецизионный цанговый патрон ER BT 40 - 2/20 - 100, ER 32, ~ ISO 7388-2 JD [JIS B 6339 AD], DC, DC.405.P2.20.100

Адаптеры с хвостовиком по DIN 6987112

  • 402.P2.20.070Прецизионный цанговый патрон ER SK 40 - 2/20 - 70, ER 32, ISO 7388-1 AD [DIN 69871 AD], 402.P2.20.070
  • 402.P2.20.100Прецизионный цанговый патрон ER SK 40 - 2/20 - 100, ER 32, ISO 7388-1 AD [DIN 69871 AD], 402.P2.20.100
  • 402.P2.20.125Прецизионный цанговый патрон ER SK 40 - 2/20 - 125, ER 32, ISO 7388-1 AD [DIN 69871 AD], 402.P2.20.125
  • 402.P2.20.150Прецизионный цанговый патрон ER SK 40 - 2/20 - 150, ER 32, ISO 7388-1 AD [DIN 69871 AD], 402.P2.20.150
  • 402.P2.20.200Прецизионный цанговый патрон ER SK 40 - 2/20 - 200, ER 32, ISO 7388-1 AD [DIN 69871 AD], 402.P2.20.200
  • 502.P2.20.070Прецизионный цанговый патрон ER SK 50 - 2/20 - 70, ER 32, ISO 7388-1 AD [DIN 69871 AD], 502.P2.20.070
  • 502.P2.20.100Прецизионный цанговый патрон ER SK 50 - 2/20 - 100, ER 32, ISO 7388-1 AD [DIN 69871 AD], 502.P2.20.100
  • 502.P2.20.125Прецизионный цанговый патрон ER SK 50 - 2/20 - 125, ER 32, ISO 7388-1 AD [DIN 69871 AD], 502.P2.20.125
  • 502.P2.20.150Прецизионный цанговый патрон ER SK 50 - 2/20 - 150, ER 32, ISO 7388-1 AD [DIN 69871 AD], 502.P2.20.150
  • 502.P2.20.200Прецизионный цанговый патрон ER SK 50 - 2/20 - 200, ER 32, ISO 7388-1 AD [DIN 69871 AD], 502.P2.20.200
  • DC.402.P2.20.070Прецизионный цанговый патрон ER SK 40 - 2/20 - 70, ER 32, ~ ISO 7388-1 AD [DIN 69871 AD], DC, DC.402.P2.20.070
  • DC.402.P2.20.100Прецизионный цанговый патрон ER SK 40 - 2/20 - 100, ER 32, ~ ISO 7388-1 AD [DIN 69871 AD], DC, DC.402.P2.20.100

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)11

  • C4.P2.20.070Прецизионный цанговый патрон ER PSK 40 - 2/20 - 70, ER 32, ISO 26623, полигональный хвостовик, C4.P2.20.070
  • C5.P2.20.070Прецизионный цанговый патрон ER PSK 50 - 2/20 - 70, ER 32, ISO 26623, полигональный хвостовик, C5.P2.20.070
  • C6.P2.20.070Прецизионный цанговый патрон ER PSK 63 - 2/20 - 70, ER 32, ISO 26623, полигональный хвостовик, C6.P2.20.070
  • C6.P2.20.100Прецизионный цанговый патрон ER PSK 63 - 2/20 - 100, ER 32, ISO 26623, полигональный хвостовик, C6.P2.20.100
  • C6.P2.20.125Прецизионный цанговый патрон ER PSK 63 - 2/20 - 125, ER 32, ISO 26623, полигональный хвостовик, C6.P2.20.125
  • C6.P2.20.150Прецизионный цанговый патрон ER PSK 63 - 2/20 - 150, ER 32, ISO 26623, полигональный хвостовик, C6.P2.20.150
  • C6.P2.20.200Прецизионный цанговый патрон ER PSK 63 - 2/20 - 200, ER 32, ISO 26623, полигональный хвостовик, C6.P2.20.200
  • C8.P2.20.100Прецизионный цанговый патрон ER PSK 80 - 2/20 - 100, ER 32, ISO 26623, полигональный хвостовик, C8.P2.20.100
  • C8.P2.20.125Прецизионный цанговый патрон ER PSK 80 - 2/20 - 125, ER 32, ISO 26623, полигональный хвостовик, C8.P2.20.125
  • C8.P2.20.150Прецизионный цанговый патрон ER PSK 80 - 2/20 - 150, ER 32, ISO 26623, полигональный хвостовик, C8.P2.20.150
  • C8.P2.20.200Прецизионный цанговый патрон ER PSK 80 - 2/20 - 200, ER 32, ISO 26623, полигональный хвостовик, C8.P2.20.200
