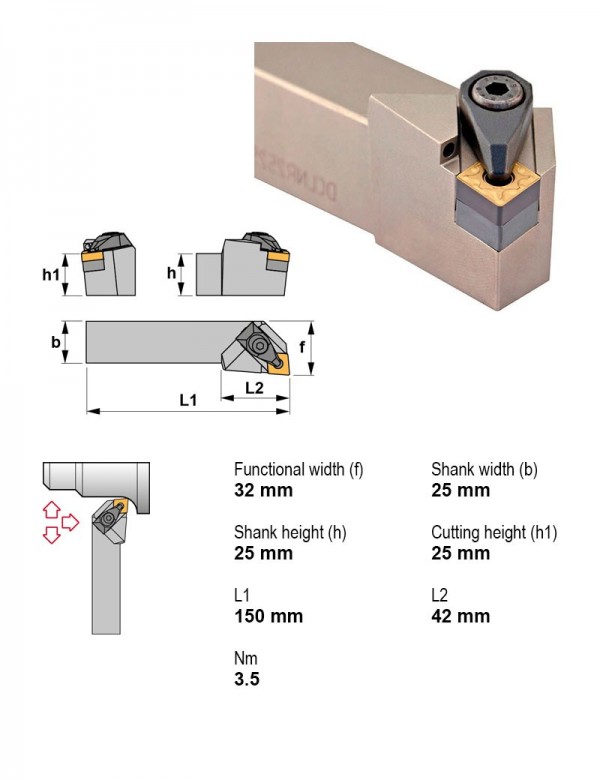

Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. DCLNL2525M16-A
Державка токарная наружная, 25×25, 95°, левая, под пластину CN, с подводом СОЖ
| Главный угол в плане | 95° |
|---|---|
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Сечение державки | 25X25 |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Присоединение | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCLNL2020K12-A | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL2020K12-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL2525M12-A | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL2525M12-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL2525M16-A | 95° | Есть | Левое | — | — | — | — | — | — | — | Текущая |
| DCLNL2525M16-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL3232P12-A | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL3232P12-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL3232P16-A | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL3232P16-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL3232P19-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNL4040S19-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DCLNL2525M16-A.
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
