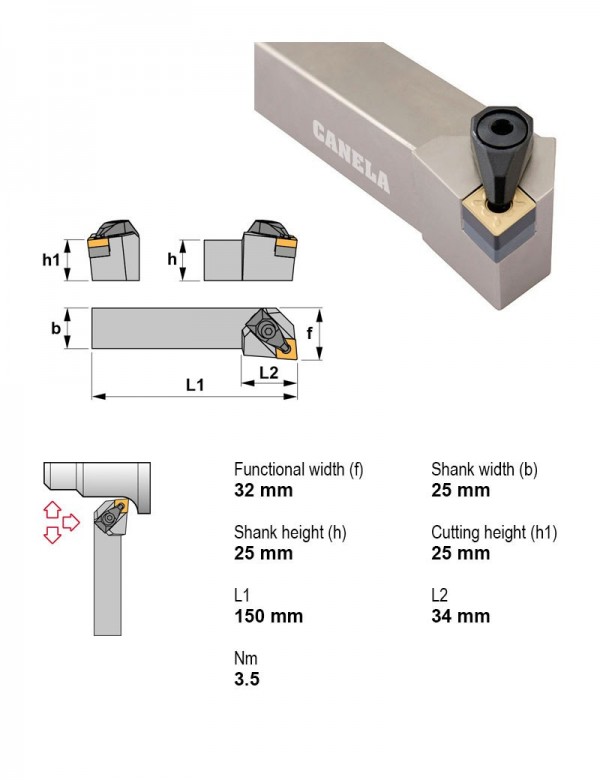

Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. DCLNL2525M12-N
Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул DCLNL2525M12-N в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCLNL2020K12-A | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL2020K12-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL2525M12-A | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL2525M12-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | Текущая |
| DCLNL2525M16-A | 95° | Есть | Левое | — | — | — | — | — | — | — | — | |
| DCLNL2525M16-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL3232P12-A | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL3232P12-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL3232P16-A | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL3232P16-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL3232P19-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNL4040S19-N | 95° | Нет | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DCLNL2525M12-N.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая, Задний угол Отрицательный
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, Задний угол Отрицательный
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая, Задний угол Отрицательный
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая, Задний угол Отрицательный
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, Задний угол Отрицательный
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, Задний угол Отрицательный
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая, Задний угол Отрицательный
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая, Задний угол Отрицательный
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая, Задний угол Отрицательный
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая, Задний угол Отрицательный
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая, Задний угол Отрицательный
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
