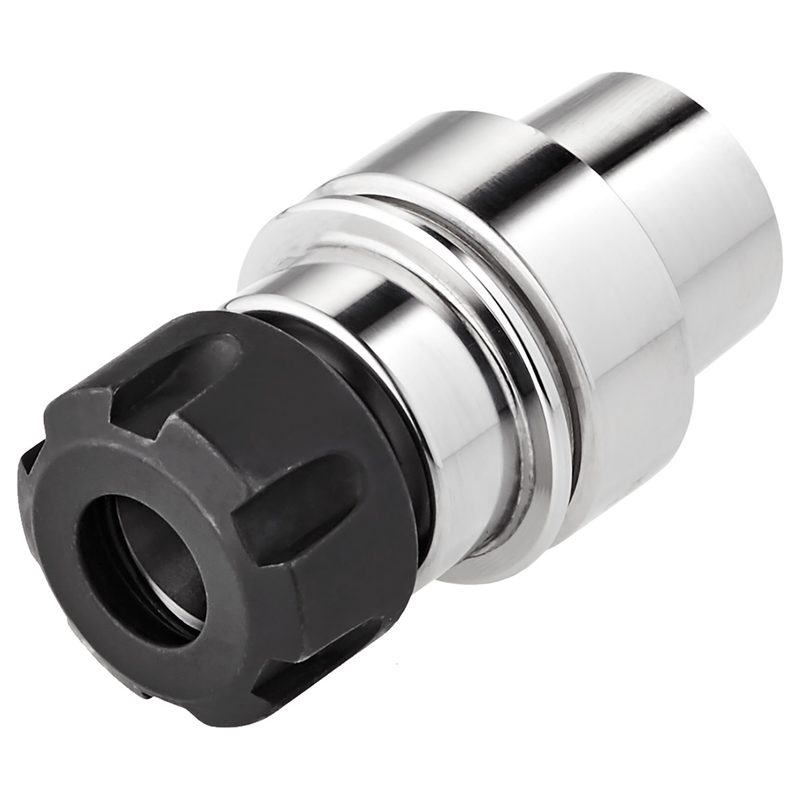

Цанговый патрон ER HSK 40 - 2/13 - 60, ER 20, DIN 69893-5, HSK-E, E40.02.13
Kemmler · Цанговые патроны ER — HSK-E (DIN 69893-5) · арт. E40.02.13

Цанговый патрон ER HSK 40 - 2/13 - 60, ER 20, DIN 69893-5, HSK-E, E40.02.13

Присоединение к станку (ADINTMS)DIN 69893-5 (HSK-E)
Присоединение инструмента (ADINTWS)Цанга ER, ISO 15488 (DIN 6499)
БалансировкаG2,5, 25 000 об/мин
Диапазон диаметров зажимаемого инструмента (DCONWS), мм1 – 13
EAN4250001164461
Масса0,5 кг
Конус / размер присоединенияHSK-E 40
Диаметр гайки (DLN)35 мм

Другие типоразмеры серии

Цанговые патроны ER — HSK-E (DIN 69893-5) — 6 позиций серии, Kemmler.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгКонус / размер присоединенияДиаметр гайки (DLN), ммВ список
E40.02.101 – 100,5HSK-E 4032
E40.02.131 – 130,5HSK-E 4035Текущая
E40.02.162 – 160,5HSK-E 4042
E40.02.202 – 200,6HSK-E 4050
E63.02.202 – 201,5HSK-E 6350
E63.02.263 – 261,8HSK-E 6363

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к E40.02.13.

Цанги2

  • 428E-SНабор цанг ER20, 428E, 12-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, 428E-S
  • 428EP-SНабор цанг, 5 µm, ER20, 428EP, DIN 6499 B (ISO 15488 B) в деревянной подставке, 428EP-S

Гайки цанговые1

  • 110.02.13Зажимная гайка ER 20, 2-13, сбалансированный, ISO 15488 (DIN 6499), 110.02.13

Ключи и отвёртки1

  • 02.13Ключ для гаек, ER20, 2-13, Ø35 мм, 02.13
