Canela · Пластины канавочные MINICUT · арт. LS014.0070TL20

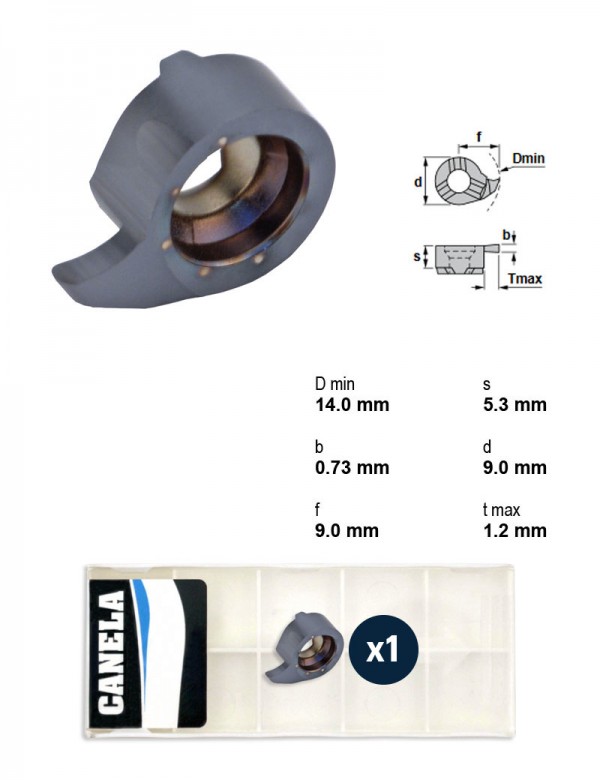

Пластина канавочная S014.0070 под стопорные кольца DIN 471/472, b 0,73 мм, t max 1,2 мм, отверстие от Ø14 мм, левая, сплав TL20
| Назначение | канавочная, канавки под стопорные кольца DIN 471/472 |
|---|---|
| Мин. диаметр отверстия | 14 мм |
| Ширина пластины b | 0,73 мм |
| Макс. глубина t max | 1,2 мм |
| Высота пластины s | 5,2 мм |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 614 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| LS14.022R11TL20 | канавочная с полным радиусом | 14 | 2,2 | 4 | 5,3 | левое | TL20 | MINICUT 614 | |
| LS14.030R15/AL41F | канавочная с полным радиусом | 14 | 3 | 4 | 5,3 | левое | AL41F | MINICUT 614 | |
| LS14.030R15/K10F | канавочная с полным радиусом | 14 | 3 | 4 | 5,3 | левое | K10F | MINICUT 614 | |
| LS14.030R15TL20 | канавочная с полным радиусом | 14 | 3 | 4 | 5,3 | левое | TL20 | MINICUT 614 | |
| LS014.0070/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 0,73 | 1,2 | 5,2 | левое | AL41F | MINICUT 614 | |
| LS014.0070/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 0,73 | 1,2 | 5,2 | левое | K10F | MINICUT 614 | |
| LS014.0070TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 0,73 | 1,2 | 5,2 | левое | TL20 | MINICUT 614 | Текущая |
| LS014.0080/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 0,83 | 1,3 | 5,2 | левое | AL41F | MINICUT 614 | |
| LS014.0080/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 0,83 | 1,3 | 5,2 | левое | K10F | MINICUT 614 | |
| LS014.0080TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 0,83 | 1,3 | 5,2 | левое | TL20 | MINICUT 614 | |
| LS014.0090/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 0,93 | 1,5 | 5,2 | левое | AL41F | MINICUT 614 | |
| LS014.0090/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 14 | 0,93 | 1,5 | 5,2 | левое | K10F | MINICUT 614 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS014.0070TL20 указан производителем как подходящий.
Оправки расточные1
- 614.0012.2HMДержавка 614.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 45 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
