Canela · Пластины канавочные MINICUT · арт. LS16.018R09TL20

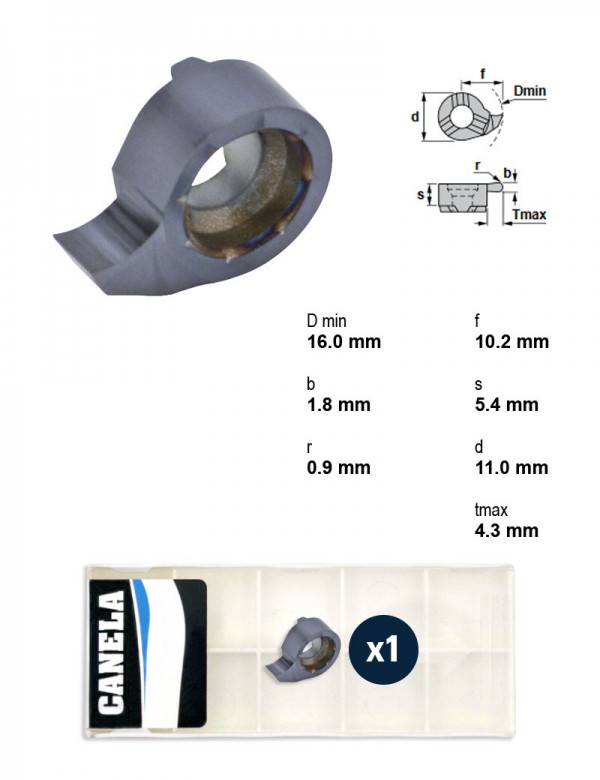

Пластина канавочная S16.018R09 с полным радиусом, b 1,8 мм, R 0,9 мм, t max 4,3 мм, отверстие от Ø16 мм, левая, сплав TL20
| Назначение | канавочная с полным радиусом |
|---|---|
| Мин. диаметр отверстия | 16 мм |
| Ширина пластины b | 1,8 мм |
| Радиус R | 0,9 мм |
| Макс. глубина t max | 4,3 мм |
| Высота пластины s | 5,4 мм |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 616 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| LS14.U15R08/K10F | канавочная с полным радиусом | 14 | 1,57 | 4 | 5,3 | левое | K10F | MINICUT 614 | |
| LS16.016R08/AL41F | канавочная с полным радиусом | 16 | 1,6 | 4,3 | 5,4 | левое | AL41F | MINICUT 616 | |
| LS16.016R08/K10F | канавочная с полным радиусом | 16 | 1,6 | 4,3 | 5,4 | левое | K10F | MINICUT 616 | |
| LS16.018R09/AL41F | канавочная с полным радиусом | 16 | 1,8 | 4,3 | 5,4 | левое | AL41F | MINICUT 616 | |
| LS16.018R09/K10F | канавочная с полным радиусом | 16 | 1,8 | 4,3 | 5,4 | левое | K10F | MINICUT 616 | |
| LS16.018R09/XC2A | канавочная с полным радиусом | 16 | 1,8 | 4,3 | 5,4 | левое | XC2A | MINICUT 616 | |
| LS16.018R09TL20 | канавочная с полным радиусом | 16 | 1,8 | 4,3 | 5,4 | левое | TL20 | MINICUT 616 | Текущая |
| LS16.020R10/AL41F | канавочная с полным радиусом | 16 | 2 | 4,3 | 5,4 | левое | AL41F | MINICUT 616 | |
| LS16.020R10/K10F | канавочная с полным радиусом | 16 | 2 | 4,3 | 5,4 | левое | K10F | MINICUT 616 | |
| LS16.022R11/AL41F | канавочная с полным радиусом | 16 | 2,2 | 4,3 | 5,4 | левое | AL41F | MINICUT 616 | |
| LS16.022R11/K10F | канавочная с полным радиусом | 16 | 2,2 | 4,3 | 5,4 | левое | K10F | MINICUT 616 | |
| LS16.022R11TL20 | канавочная с полным радиусом | 16 | 2,2 | 4,3 | 5,4 | левое | TL20 | MINICUT 616 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS16.018R09TL20 указан производителем как подходящий.
Оправки расточные1
- 616.0012.2HMДержавка 616.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 130 мм, L2 56 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
