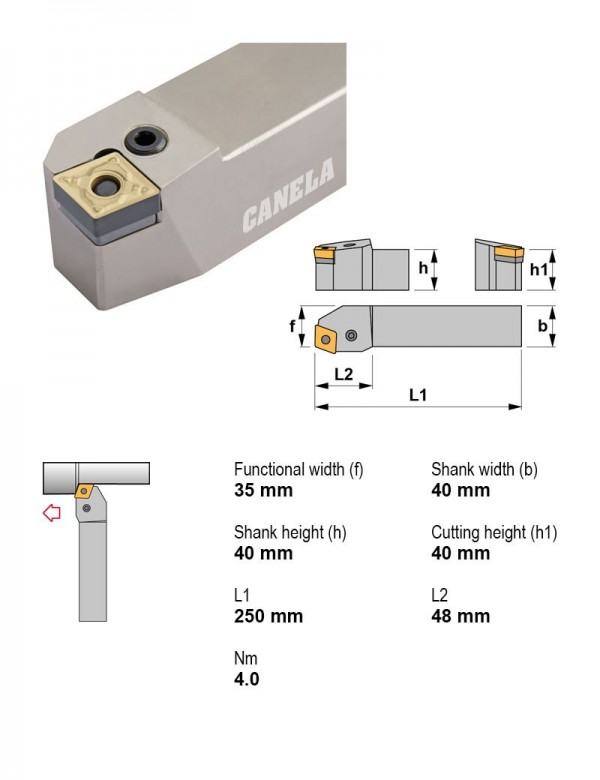

Державка токарная, 40X40, 75°, правое, Применение Точение, Задний угол Отрицательный
Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCBNR4040S25

Державка токарная, 40X40, 75°, правое, Применение Точение, Задний угол Отрицательный

ПрименениеТочение
Главный угол в плане75°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки40X40
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PCBNR4040S25 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PCBNR4040S25 →

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
PCBNR3225P12Точение75°НетПравое12.732X25
PCBNR3225P16Точение75°НетПравое15.8832X25
PCBNR3225P19Точение75°НетПравое19.0532X25
PCBNR3232P16Точение75°НетПравое15.8832X32
PCBNR3232P19Точение75°НетПравое19.0532X32
PCBNR4040S19Точение75°НетПравое19.0540X40
PCBNR4040S25Точение75°НетПравое—40X40Текущая
PCBNR5050T25Точение75°НетПравое—50X50
PCFNL2525M12внутреннее торцевание, точение90°НетЛевое12.725X25
PCFNL2525M16внутреннее торцевание, точение90°НетЛевое15.8825X25
PCFNL3225P16внутреннее торцевание, точение90°НетЛевое15.8832X25
PCFNL3225P19внутреннее торцевание, точение90°НетЛевое19.0532X25
Показать ещё · всего в серии 149

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PCBNR4040S25.

Запчасти к инструменту3

  • 3625Пластина опорная ромбическая 80° 3625
  • 5005Ключ шестигранный A5
  • 8025Рычаг прижимной 8025

Винты для пластин2

  • 1612Винт рычажного зажима M12×1
  • 4125Штифт стопорный, Характер резания Непрерывное

Документы по позиции

Для этой позиции документы пока не привязаны.
