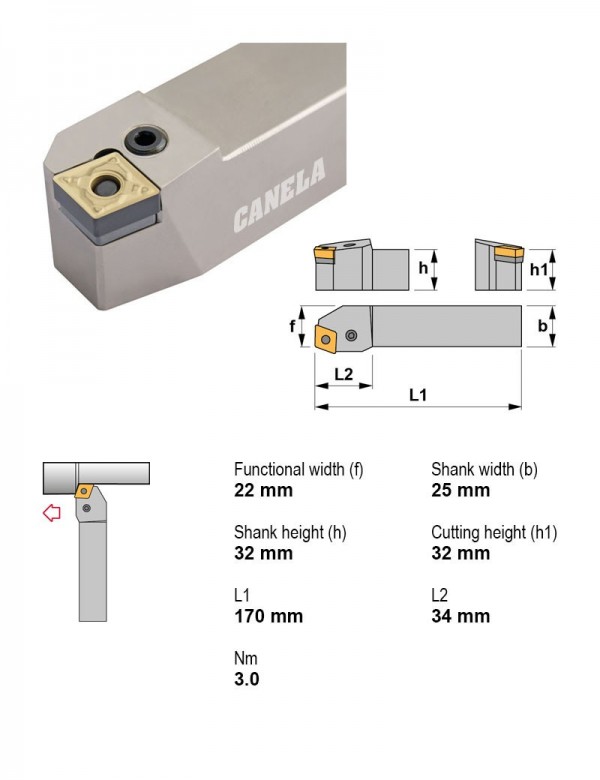

Canela · Державки токарные — точение · арт. PCBNR3225P12
Державка токарная, 32X25, 75°, правое
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PCBNL4040S19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCBNL4040S25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCBNL5050T25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 50X50 | |
| PCBNR2020K12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 20X20 | |
| PCBNR2525M12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 25X25 | |
| PCBNR2525M16 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 25X25 | |
| PCBNR3225P12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X25 | Текущая |
| PCBNR3225P16 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X25 | |
| PCBNR3225P19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X25 | |
| PCBNR3232P16 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X32 | |
| PCBNR3232P19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X32 | |
| PCBNR4040S19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 40X40 |
Совместимость
Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCBNR3225P12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Пластины канавочные и отрезные1
- LS16.0815.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
