Canela · Державки токарные — профилирование · арт. PSC32-SRSCL22040-06

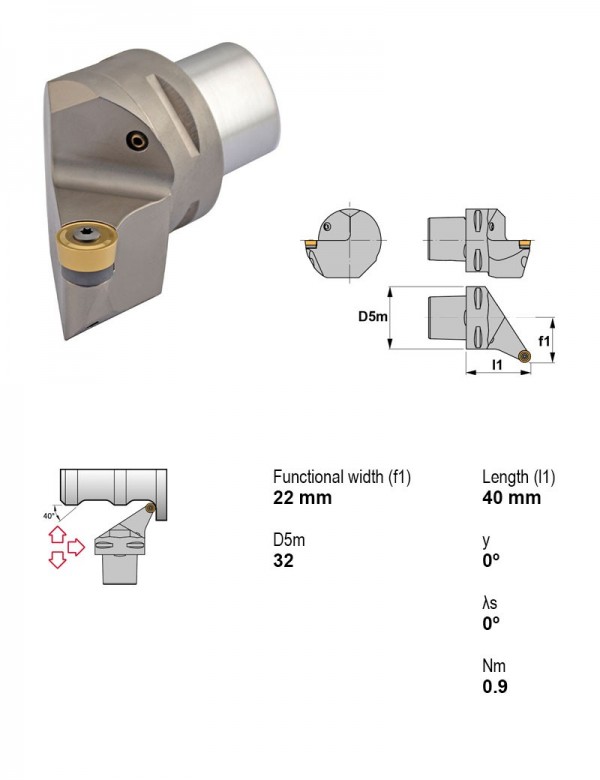

Державка токарная Ø32 мм, 45°, левое
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 |
| Задний угол | Положительный |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| MVVNN2020K16-K | 72°30' | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | V — ромбическая 35° | — | |
| MVVNN2525M16-K | 72°30' | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | V — ромбическая 35° | — | |
| PSC32-DDJNL22045-11 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 32 | |
| PSC32-DDJNR22045-11 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 32 | |
| PSC32-SDNCN00040-11 | 63° | Центральный винт | PSC | Есть | Нейтральное | Положительный | D — ромбическая 55° | 32 | |
| PSC32-SRSCL22040-06 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 32 | Текущая |
| PSC32-SRSCL22040-08 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 32 | |
| PSC32-SRSCL22040-10 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 32 | |
| PSC32-SRSCR22040-06 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 32 | |
| PSC32-SRSCR22040-08 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 32 | |
| PSC32-SRSCR22040-10 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 32 | |
| PSC32-SVHCL22040-11 | 107°30' | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 32 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-SRSCL22040-06.
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Пластины токарные по ISO 18321
- RCMT0602M0TN15Пластина токарная, круглая, IC 6,0 мм, сплав TN15
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
