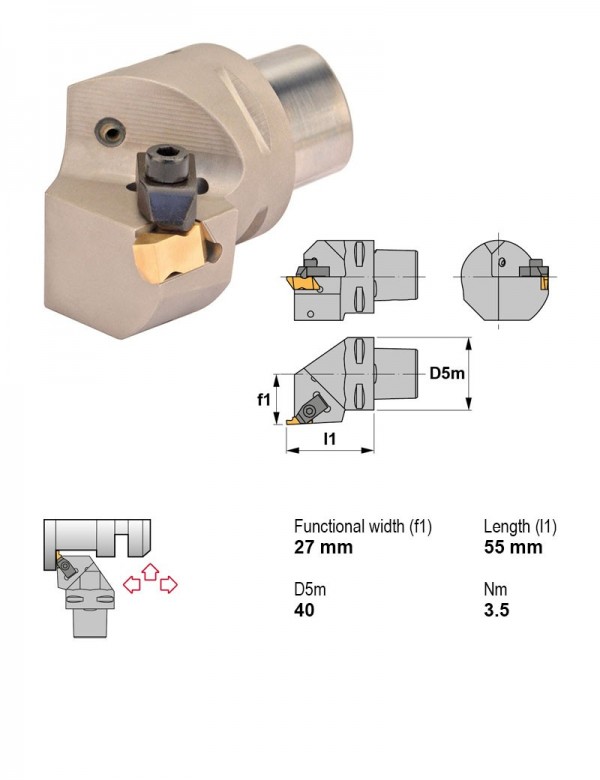

Canela · Державки резьбовые — прижим Top Notch · арт. PSC40-NSR27055-04
Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 55 мм, Внутренняя подача СОЖ Есть, Направление резания Правое
| Применение | канавки, резьбонарезание |
|---|---|
| Диаметр корпуса | 27 мм |
| Длина корпуса | 55 мм |
| Крепление пластины | Прижим Top Notch |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
Другие типоразмеры серии
Державки резьбовые — прижим Top Notch — 46 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Диаметр корпуса, мм | Длина корпуса, мм | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|
| PSC40-NRR27055-03 | канавки, резьбонарезание | 27 | 55 | Правое | 40 | |
| PSC40-NSL27050-02 | канавки, резьбонарезание | 27 | 50 | Левое | 40 | |
| PSC40-NSL27050-03 | канавки, резьбонарезание | 27 | 50 | Левое | 40 | |
| PSC40-NSL27055-04 | канавки, резьбонарезание | 27 | 55 | Левое | 40 | |
| PSC40-NSR27050-02 | канавки, резьбонарезание | 27 | 50 | Правое | 40 | |
| PSC40-NSR27050-03 | канавки, резьбонарезание | 27 | 50 | Правое | 40 | |
| PSC40-NSR27055-04 | канавки, резьбонарезание | 27 | 55 | Правое | 40 | Текущая |
| PSC50-NEL11070-02 | Канавки | 11 | 70 | Левое | 50 | |
| PSC50-NEL13080-02 | Канавки | 13 | 80 | Левое | 50 | |
| PSC50-NEL17090-02 | Канавки | 17 | 90 | Левое | 50 | |
| PSC50-NEL17090-03 | Канавки | 17 | 90 | Левое | 50 | |
| PSC50-NEL22110-03 | Канавки | 22 | 110 | Левое | 50 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-NSR27055-04.
Пластины канавочные и отрезные7
- NG4125RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
- NG4189RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 4,8 мм
- NG4213RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 5,41 мм
- NG4219RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 5,56 мм
- NG4250RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 6,35 мм
- NR4094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 4,78 мм
- NT4RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Толщина пластины 6,48 мм
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
