Canela · Пластины отрезные и канавочные — форма Прочая · арт. NT4RTN15

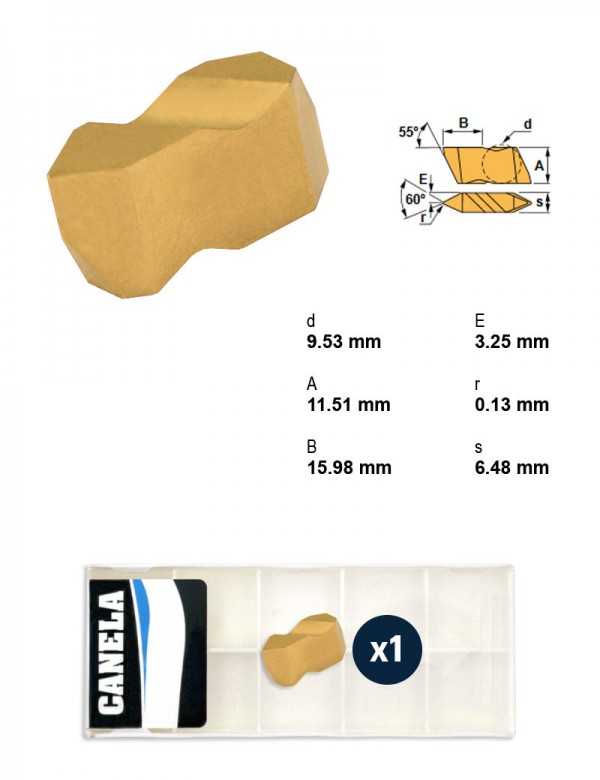

Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Толщина пластины 6,48 мм
| Применение | Отрезка и канавки |
|---|---|
| Радиус при вершине | 0.13 |
| Характер резания | Непрерывное |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Форма пластины | Прочая |
| Толщина пластины | 6,48 мм |
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 161 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Форма пластины | Толщина пластины, мм | Применение | Характер резания | Группа материалов | Направление резания | Ширина реза, мм | Радиус при вершине | I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NR4125RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Правое | 6.35 | 3.18 | 9,52 | |
| NT2LTN15 | TN15 | Прочая | 3,81 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.08 | 4,76 | |
| NT2RTN15 | TN15 | Прочая | 3,81 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.08 | 4,76 | |
| NT3LTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.13 | 9,52 | |
| NT3RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.13 | 9,52 | |
| NT4LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.13 | 9,52 | |
| NT4RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.13 | 9,52 | Текущая |
| PTNT02PM25 | PM25 | Прочая | 3,1 | Отрезка и канавки | Непрерывное | Сталь | — | — | — | — | |
| PTNT02TN30 | TN30 | Прочая | 2,1 | Отрезка и канавки | Непрерывное, лёгкое прерывание | Сталь | — | — | — | — | |
| PTNT03KM15 | KM15 | Прочая | 3,1 | Отрезка и канавки | Непрерывное | Чугун | — | — | — | — | |
| PTNT03PM25 | PM25 | Прочая | 3,1 | Отрезка и канавки | Непрерывное | Сталь | — | — | — | — | |
| PTNT03PM40 | PM40 | Прочая | 3,1 | Отрезка и канавки | Непрерывное, лёгкое прерывание, прерывистое | Сталь | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций NT4RTN15 указан производителем как подходящий.
Державки отрезные и канавочные8
- A40T-NER04Державка отрезная Ø40 мм, Внутренняя подача СОЖ Есть
- A50U-NER04Державка отрезная Ø50 мм, Внутренняя подача СОЖ Есть
- NEL2525M04Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
- NEL3225P04Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
- NEL3232P04Державка отрезная, 32X32, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
- NSR2525M04Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
- NSR3225P04Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
- NSR3232P04Державка отрезная, 32X32, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
Державки резьбовые токарные6
- PSC40-NSR27055-04Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 55 мм, Внутренняя подача СОЖ Есть, Направление резания Правое
- PSC50-NSR35060-04Державка резьбовая Ø50 мм, Диаметр корпуса 35 мм, Длина корпуса 60 мм, Внутренняя подача СОЖ Есть, Направление резания Правое
- PSC63-NEL27140-04Державка резьбовая Ø63 мм, Применение Канавки, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Направление резания Левое
- PSC63-NEL35175-04Державка резьбовая Ø63 мм, Применение Канавки, Диаметр корпуса 35 мм, Длина корпуса 175 мм, Направление резания Левое
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Диаметр корпуса 35 мм, Длина корпуса 175 мм, Направление резания Правое
- PSC63-NSR45065-04Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Диаметр корпуса 45 мм, Длина корпуса 65 мм, Направление резания Правое
Документы по позиции
Для этой позиции документы пока не привязаны.
