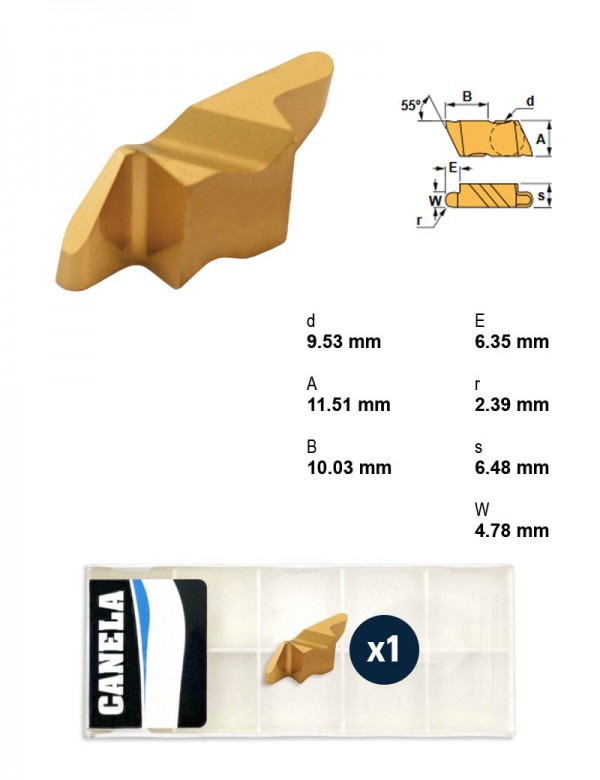

Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, правое, Толщина пластины 6,48 мм, Ширина реза 4,78 мм
| Применение | Отрезка и канавки |
|---|---|
| Радиус при вершине | 2.39 |
| Характер резания | Непрерывное |
| Направление резания | Правое |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Форма пластины | Прочая |
| Толщина пластины | 6,48 мм |
| Ширина реза | 4.78 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул NR4094RTN15 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 169 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Форма пластины | Толщина пластины, мм | Применение | Группа материалов | Характер резания | Направление резания | Ширина реза, мм | I.C., мм | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NR3078RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Правое | 3.96 | 9,52 | 1.98 | |
| NR3094LTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Левое | 4.78 | 9,52 | 2.39 | |
| NR3094RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Правое | 4.78 | 9,52 | 2.39 | |
| NR4062LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Левое | 3.18 | 9,52 | 1.57 | |
| NR4062RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Правое | 3.18 | 9,52 | 1.57 | |
| NR4094LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Левое | 4.78 | 9,52 | 2.39 | |
| NR4094RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Правое | 4.78 | 9,52 | 2.39 | Текущая |
| NR4125LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Левое | 6.35 | 9,52 | 3.18 | |
| NR4125RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Правое | 6.35 | 9,52 | 3.18 | |
| NT2LTN15 | TN15 | Прочая | 3,81 | Отрезка и канавки | Сталь | Непрерывное | — | — | 4,76 | 0.08 | |
| NT2RTN15 | TN15 | Прочая | 3,81 | Отрезка и канавки | Сталь | Непрерывное | — | — | 4,76 | 0.08 | |
| NT3LTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | — | — | 9,52 | 0.13 |
Совместимость
Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций NR4094RTN15 указан производителем как подходящий.
Державки отрезные и канавочные13
- A40T-NER04Державка отрезная Ø40 мм, Присоединение Расточная оправка
- A50U-NER04Державка отрезная Ø50 мм, Присоединение Расточная оправка
- NEL2525M04Державка отрезная, 25X25, резьбонарезание, левое, Под пластину, толщина 6,48 мм
- NEL3225P04Державка отрезная, 32X25, резьбонарезание, левое, Под пластину, толщина 6,48 мм
- NEL3232P04Державка отрезная, 32X32, резьбонарезание, левое, Под пластину, толщина 6,48 мм
- NSR2525M04Державка отрезная, 25X25, резьбонарезание, правое, Под пластину, толщина 6,48 мм
- NSR3225P04Державка отрезная, 32X25, резьбонарезание, правое, Под пластину, толщина 6,48 мм
- NSR3232P04Державка отрезная, 32X32, резьбонарезание, правое, Под пластину, толщина 6,48 мм
- PSC50-NSR35060-04Державка канавочная наружная Ø50 мм, резьбонарезание, Длина корпуса 60 мм, правое
- PSC63-NEL27140-04Державка канавочная внутренняя Ø63 мм, Диаметр корпуса 27 мм, Длина корпуса 140 мм, левое
- PSC63-NEL35175-04Державка канавочная внутренняя Ø63 мм, Диаметр корпуса 35 мм, Длина корпуса 175 мм, левое
- PSC63-NER35175-04Державка канавочная внутренняя Ø63 мм, Диаметр корпуса 35 мм, Длина корпуса 175 мм, правое
- PSC63-NSR45065-04Державка канавочная наружная Ø63 мм, резьбонарезание, Длина корпуса 65 мм, правое
Державки резьбовые токарные1
- PSC40-NSR27055-04Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 55 мм, Присоединение PSC, правое
Документы по позиции
Для этой позиции документы пока не привязаны.
