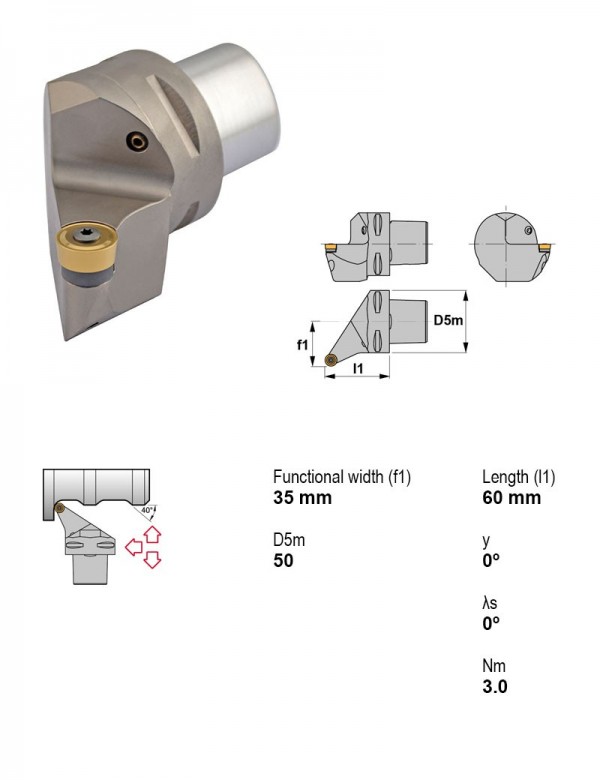

Canela · Державки токарные — центральный винт, пластина R (круглая) · арт. PSC50-SRSCR35060-12
Державка токарная Ø50 мм, 45°, правое, Под пластину, I.C. 12,7 мм, Задний угол Положительный
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Положительный |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина R (круглая) — 65 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| PSC50-SRSCL35060-12 | Профилирование | PSC | Есть | Левое | 12.7 | 50 | |
| PSC50-SRSCL35060-16 | Профилирование | PSC | Есть | Левое | 16 | 50 | |
| PSC50-SRSCL35060-20 | Профилирование | PSC | Есть | Левое | — | 50 | |
| PSC50-SRSCR35060-06 | Профилирование | PSC | Есть | Правое | 6.35 | 50 | |
| PSC50-SRSCR35060-08 | Профилирование | PSC | Есть | Правое | 8 | 50 | |
| PSC50-SRSCR35060-10 | Профилирование | PSC | Есть | Правое | 10 | 50 | |
| PSC50-SRSCR35060-12 | Профилирование | PSC | Есть | Правое | 12.7 | 50 | Текущая |
| PSC50-SRSCR35060-16 | Профилирование | PSC | Есть | Правое | 16 | 50 | |
| PSC50-SRSCR35060-20 | Профилирование | PSC | Есть | Правое | — | 50 | |
| PSC63-SRDCN00065-10 | профилирование, точение | PSC | Есть | Нейтральное | 10 | 63 | |
| PSC63-SRDCN00065-12 | профилирование, точение | PSC | Есть | Нейтральное | 12.7 | 63 | |
| PSC63-SRDCN00065-16 | профилирование, точение | PSC | Есть | Нейтральное | 16 | 63 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SRSCR35060-12.
Пластины токарные по ISO 18324
- RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15, Вид обработки Чистовая, получистовая
- RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15
- RCMT1204M0TL20Пластина токарная, круглая, IC 12,0 мм, сплав TL20
- RCMT1204M0TN15Пластина токарная, круглая, IC 12,0 мм, сплав TN15
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3814Пластина опорная круглая 3814
Документы по позиции
Для этой позиции документы пока не привязаны.
